产品说明:
智能型户外高压真空断路器ZW8-12系三相交流50Hz户外高压开关设备,主要用于10KV农网和城网的电力系统,作为分,合负荷电流,过载电流及短路电流之用,也可用于其它类似场所.

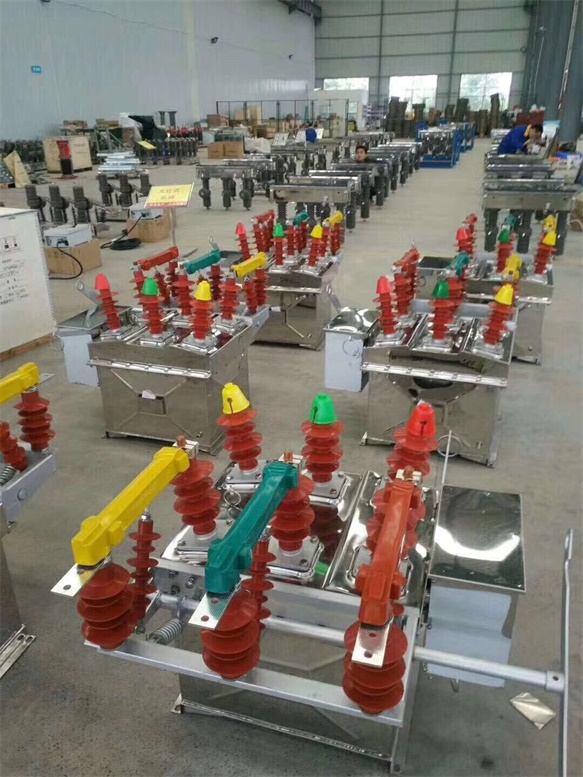

南宁供应智能型户外高压真空断路器ZW8-12
主要结构
真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其
结构图他部件。
智能化真空断路器发展现状
1真空断路器智能化的驱动因素
智能化是真空断路器发展的一个重要趋势，主要有两个驱动因素。
首先，按照国家电网的规划，在2016年～2020年预计投巨资用于智能电网的建设。其中变压器、开关等设备约占电网总投资的40%，由此可以预见智能电网的大规模建设将有效拉动包括变压器、开关在内的电力设备的需求，这对电力设备企业来说是一个巨大的利好。智能电网要求一次设备升级为智能电力设备，因此智能化真空断路器的发展空间巨大。还有就是，由于智能化真空断路器集成了开关柜其他隔室的部分功能，可以重新布置开关柜内的元器件，并进一步优化开关柜的电场分布；对除智能化断路器之外的其他重要元器件进行重新设计，进一步减小开关柜的体积。

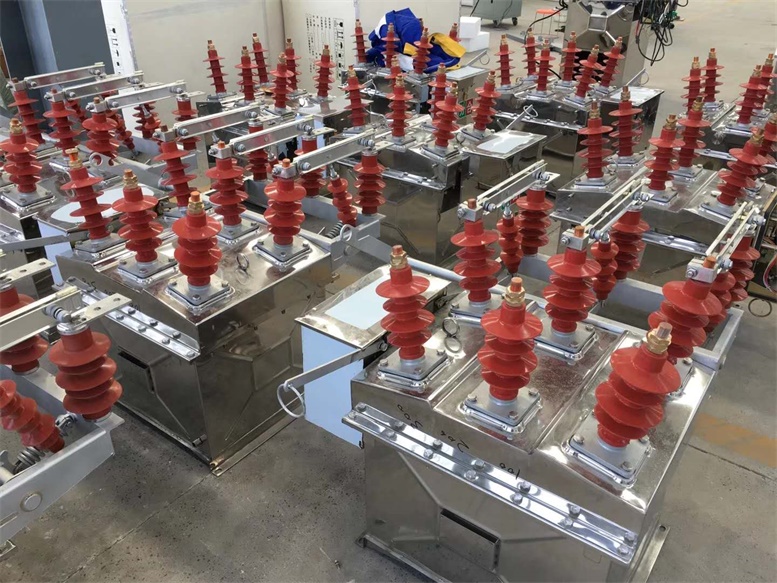

南宁供应智能型户外高压真空断路器ZW8-12
智能真空断路器的组成
真空断路器主要是作为成套开关设备的核心执行元件在使用，中压开关成套设备的智能化主要依靠智能化的真空断路器来实现。智能化真空断路器是在真空断路器的本体上集成了先进的测量和传感器技术、状态监测设备和微机测量和保护装置。目前国外研制的智能化真空断路器主要有ABB公司的eVD4和iVD4。其中 1. 带真空灭弧室的极柱 2. 传感器：Rogowski线圈或组合式传感器 3. 断路器手车（仅适用于手车式断路器） 4. 继保信号 5. RBX615保护控制继电器 6. 航空插头（仅适用于手车式断路器） 7. 分闸按钮 8. 操动机构储能杆 9. 断路器分合闸机械指示 10.储能马达 11. 合闸按钮 12. 储能状态指示 13. 计数器 14. 操动机构 15. 电机驱动手车马达（仅适用于手车式断路器） 16.断路器分闸/合闸位置信号传感器 17.合闸弹簧储能/未储能状态传感器
南宁供应智能型户外高压真空断路器ZW8-12
使用环境条件
1. 海拔高度：不超过2000米；
2. 周围空气温度：－40℃～＋40℃；
3. 风速：不超过34m／s；
4. 相对温度：日平均不大于95％，月平均不大于90％；
5. 空气污秽程序：按GB5582规定为Ⅳ级；
6. 地需烈度：不超过8度。
