产品特点：

   1、该产品是一款户外用的高压真空断路器，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

   2、该产品采用SMC绝缘材料相间绝缘及对地绝缘，因此绝缘性能非常好，可以适用于12KV及以内电力配电系统中的仍意场合，而且性能可靠，工作稳定。

   3、产品采用三相共箱式设计结构，三相真空灭弧室置于金属箱内，有效的提高了产品的绝缘性能和使用寿命。

   4、该产品与隔离刀闸组合而成，可作为分段开关使用，也可自备电源，有内置PT与外置PT。

南宁ZW8-12户外真空断路器带看门狗订做厂家

使用环境条件

1、周围空气温度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、zui大日温差：不超过25℃；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

南宁ZW8-12户外真空断路器带看门狗订做厂家

概述

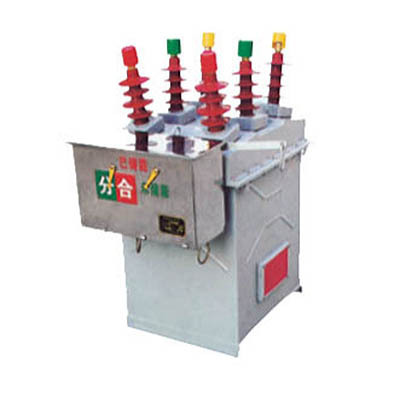

ZW8-12户外真空断路器带看门狗为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

ZW8－12G是由ZW8－12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用，也可自备电源，有内置PT与外置PT。

本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。

南宁ZW8-12户外真空断路器带看门狗订做厂家

弹簧操作机构合闸储能回路故障

1 故障现象

(1) 合闸后无法实现分闸操作；

(2) 储能电机运转不停止，甚至导致电机线圈过热损坏。

2 原因分析

(1) 行程开关安装位置偏下，致使合闸弹簧尚未储能完毕，行程开关触点已经转换完毕，切断了电机电源，弹簧所储能量不够分闸操作；

(2) 行程开关安装位置偏上，致使合闸弹簧储能完毕后，行程开关触点还没有得到转换，储能电机仍处于工作状态；

(3) 行程开关损坏，储能电机不能停止运转。
