概述
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

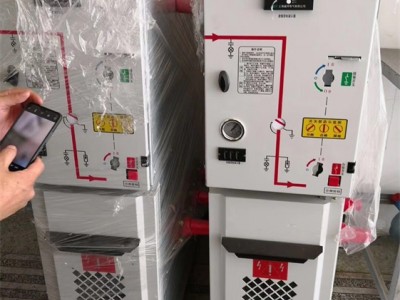

广西10KV气体绝缘环网柜厂家批发
范围
本技术条件适用于XGN17-12（F）/T630-20、XGN17-12（F、R）/T100-31.5型交流高压环网开关设备（以下简称“环网柜”），规定了该产品的额定参数、技术特性、型式试验项目和方法以及标志、包装、运输、储存等要求。
环网柜用于额定电压12kV及以下环网供电或双幅射供电系统中，也可用于终端供电，装入箱式变电站，作为电能的控制和保护。产品性能符合GB3906《3～35kV交流金属封闭开关设备》、IEC298的规定。
环网柜主要元件为负荷开关及与高压限流式熔断器组合，属可扩展式结构，具有齐全的一次方案，如架空线或进线柜、变压器保护柜、联络柜、计量柜等，能完全满足各种接线要求。
广西10KV气体绝缘环网柜厂家批发
正常使用环境条件
a) 海拔高度：不超过1000m；
b) 周围环境温度：-25℃～＋40℃；
c) 周围相对湿度：日平均值不大于95%，月平均值不大于90%；
d) 周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染，无经常性的剧烈震动；
e) 地震烈度：8度。
当使用条件不同或有特殊要求时需与制造厂协商。
广西10KV气体绝缘环网柜厂家批发
6.6 脱扣特性的规定
在熔断器开断电流后，其自身的撞击器撞击组合电器的脱扣机构，由脱扣机构使负荷开关分闸，并且使得负荷开关在更换熔断器之前不能再合闸。
组合电器的脱扣器应灵活可靠，脱扣功为0.5~1.5J时应能使负荷开关分闸。熔断器的撞击器有一相或多相动作时，负荷开关触头均能可靠分闸。
6.7 电动合、分闸操作
按GB/T11022规定。额定操作电压为-220、-110、~220、~110，在额定值的85%和110%之间的任一电源电压下，操动机构应能使开关可靠合闸和分闸。
6.8 母线室、熔断器和电缆室、仪表室应用金属板隔开成各隔室，各隔室均应可靠接地，环网柜允许靠墙安装，开启前门时电缆的安装、接线应有足够的空间，以及能方便更换或维护熔断器和其它元件。
6.9 负荷开关、接地开关、熔断器和前门应有以下的机械联锁：
a) 负荷开关分闸后，才允许操作接地开关；
b) 接地开关合闸后，才允许开启前门；
c) 熔断器、撞击器动作未更换熔断器前，负荷开关不能合闸，也不能保持在合闸位置。
6.10 沿环网柜排列的方向设置一铜质接地导体，其截面积不小于30mm2。前门、仪表室门与柜体之间就应采用不小于4 mm2软接地导线连接。
6.11 主母线为纵向水平排列，排列相序为A相-远（黄色），B相-中（绿色）,C相-近（红色）。柜前操作板上应有模拟接线，开关的工作位置应在模拟线中正确反映。
6.12 环网柜的正面板面应喷漆或喷塑，其颜色可按用户要求，表面应均匀、美观、不反光，并粘附牢固。
6.13 辅助设备的二次连接导线应采用不小于1.5 mm2铜芯绝缘线，颜色应符合GB2681的规定。导线应用金属或绝缘材料与主回路隔开，穿过时应用绝缘护套，隔室与门之间导线应用软导线联结，但不能影响门的自由活动。
6.14 新的六氟化硫气体应符合GB/T12022要求，管理和检测按GB5832.1进行。
环网柜按GB3906、GB12926的规定进行型式试验，根据规定型式试验只在具有代表性的典型方案上进行，本产品应对进线柜和出线柜进行试验，试验项目为：
a） 绝缘试验；
b） 温升试验和主回路电阻测量；
c） 主回路和接地回路短时耐受电流和峰值耐受电流试验；
d） 开关和熔断器的开断和关合能力试验；
e） 机械试验；
f） 防护等级的检查；
g） 局部放电测量；
h） 充气隔室的气体密封试验和水分测量。
