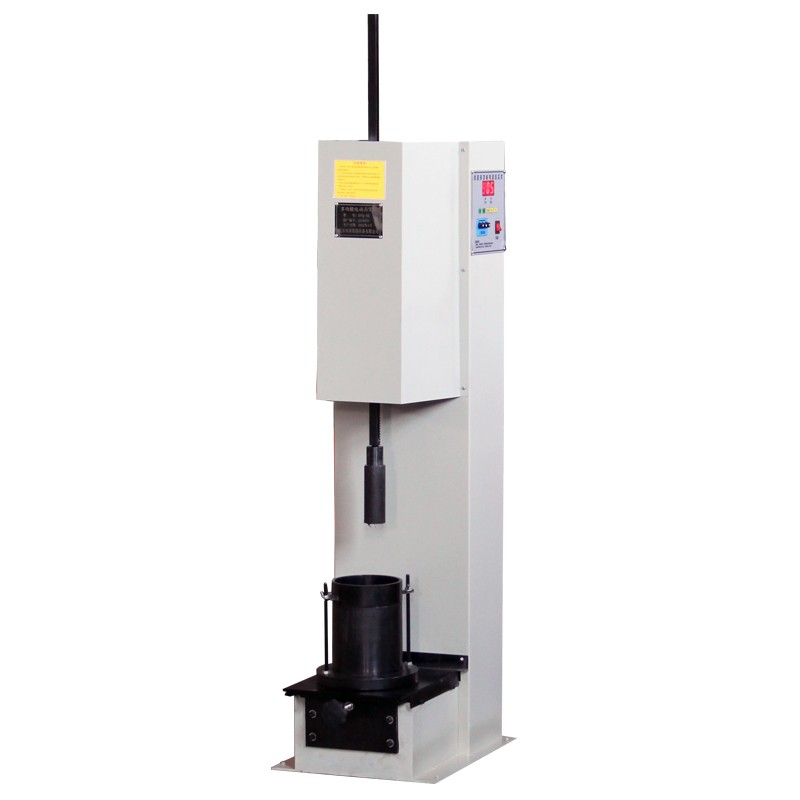

多功能自控电动击实仪满足部标JTJ059-93《公路土工试验规程》（TO131-93）各项要求。具有重、轻型击实功能，自动计数、自动停机、自动循环工作。该仪器工作可靠、操作方便、锤迹分布均匀、试块质量好等特点。
多功能电动击实仪安装与试机
联系人：李威，15731703319
1、根据使用试筒的直径大小，调整好工作台的位置，开机前先用人工提放一下击实锤，确认试模边缘不受击实为准。
2、取制备好的土样分3-5次倒入筒内。小筒按三层法时，每次约800-900g；按五层法时，每层需试样约400-500g。大筒使用时，应先将垫块放入筒内底板上，按五层法时，每层需试样约900-1100g；按三层法时，每层需试样约1700g左右。整平表面，并稍加压紧，然后按规定的击实数进行置数并启动进行击实。击实时击实锤应自由垂直落下，锤迹必然均匀分布于土样面，*层击实完后，将试样层面“拉毛”，然后按“复位”键，重复上述方法进行其余各层土的击实。
3、击实完成后，用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，擦净筒外壁，称量。用脱模器进行脱模，从试样中心处取样测其含水量。
4、注意使用小筒击实之前，上下插好击实头插杆；使用大筒击实之前，拔除上下插杆。
多功能电动击实仪是根据交通部颁发的公路试验行业标准研制的，其结构性能*符合（公路土工试验规程）中的击实试验，（TO131－93）承载中比实验 ，CBR）（TO134－93）回弹模量试验（TO135－93）中的击实试验试样制作要求，并具有轻型击实和重型击实两种功能。
多功能电动击实仪试验步骤
将击实筒放在坚硬的地面上，取制备好的土样分3—5次倒入筒内。小筒按三层法时每次约800—900g。（其量应使击实后的试样略高于筒高的1/3），按五层法时，约400—500g。对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样900g（细粒土）1100g（粗粒土），按三层法时，每层需试样1700g左右。整平表面并稍加压紧，然后按规定的击数进行*层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面，*层击完后，将试样层面“拉毛”然后再装上套筒，重复上述方法进行其余各层土的击实，小筒击实后，试样不应高出筒顶面5mm。大试样筒击实，试样不应高出筒顶面6mm。
多功能电动击实仪。主要技术参数：
1、 击实锤重：重型：4.5kg 轻型：2.5kg
2、 落锤高度：重型：450mm 轻型：300mm
3、 锤击次数：30次／分
4、电机功率：三相550W
多功能电动击实仪调试程序
1、接好电源线，合上电源开关，显示屏显示ＧＯＯＤ。
2、把控制器“移停”开关拔至“移动”位置。
3、转动工作台前挡架上的换位档块，使其短边处于工作位置，插好定wei销。
4、安装好φ１５２毫米试筒，并加入*层填料，按数字键输入每层击实次数，并正确显示在显示屏上。
5、按“启动”键，仪器开始工作，每当落锤计数为７的倍数时，工作台向后移动一次以保证击实锤落在试筒的中心位置，*层击实后仪器自动停机。
6、做第二层击实时，添加填料后，直接按“启动”键，仪器开始工作，第三层操作方法与此相同，可准确完成试件制作。
7、按“暂停”键可实现随时停机，不影响连续计数，按“启动”键可继续工作，暂停工作时不可使压杆装置处于压紧位置。
8、制作φ１００毫米试件时，转动工作台前挡架上的换位档块，使其长边处于工作位置，并插好ding位销，把控制器上“移停”开关拔至“停”位置，其它步骤同制作φ１５２毫米试件一样。
9、试验结束后，关闭电源并打扫好卫生。
本仪器为减轻科研人员的劳动强度，提高试验效率，根据广大用户意见，我厂历经几年时间的研究，吸取国外资料优点，在链条式传动的基础上更新，采用齿轮传动，避免了丢锤和锤提不上去的现象，达到可自动记数、自动控制、自动停机、自动循环工作等优点，可供交通科研部门、教学试验和工程施工单位、试验室和现场做试验。
