RN221N有源隔离栅，带可选HART®诊断
有源隔离栅，用于安全隔离4...20 mA电流信号
产品规格参数
输入
1 x analog 4...20 mA
输出
1路4...20 mA模拟量
规格参数
应用领域
有源隔离栅RN221N向变送器供电；如需要，可以在防爆区中使用，并电气隔离传输信号。通过可选HART®监控，监控变送器状态。出现故障时，RN221N上的继电器发出报警。继电器必须能主动复位。因此，即使只是简单地发生错误，可以简便地找到错误。
电气隔离4...20 mA电流回路
去除大的回路电流
向两线制变送器供电
监控带早期警告系统的智能型变送器
防爆区中本安传感器供电单元
优势
宽范围电源，灵活电源
紧凑型并排安装的DIN导轨型外壳
国际防爆认证、船级认证
双向HART®传输。通用插槽，用于HART®传感器设置。评估连接的HART®变送器的状态信息。
初级或次级主站操作模式，自动选择
带早期警告系统的传感器监控
手动或自动复位继电器触点

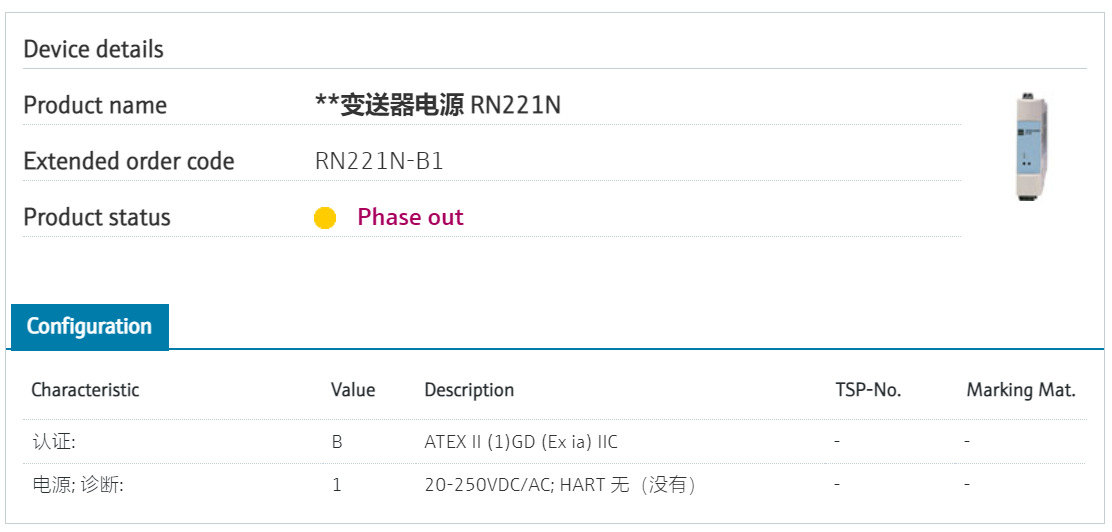

老产品
RN221

NY9170
HAA420Z
NY9170
NY9170
NY9170

测量原理
电源
功能
有源隔离栅，用于4...20 mA电流回路的安全隔离。
证书
ATEX II(1)GD(Ex ia)IIC
FM USA IS
FM USA NI
CSA IS
CSA NI
IECEx Ex ia
TIIS Ex ia
GOST Ex i
GL船级认证
SIL
WHG卫生认证
输入
1路4...20 mA模拟量
输出
1路4...20 mA模拟量
继电器输出
1个常闭触点
辅助电源/回路电源
20...250 V DC/AC
外形尺寸（wxhxd）
22.5 x 110 x 112 mm
(0.89" x 4.33" x 4.41")
操作
HART
