产品概述：

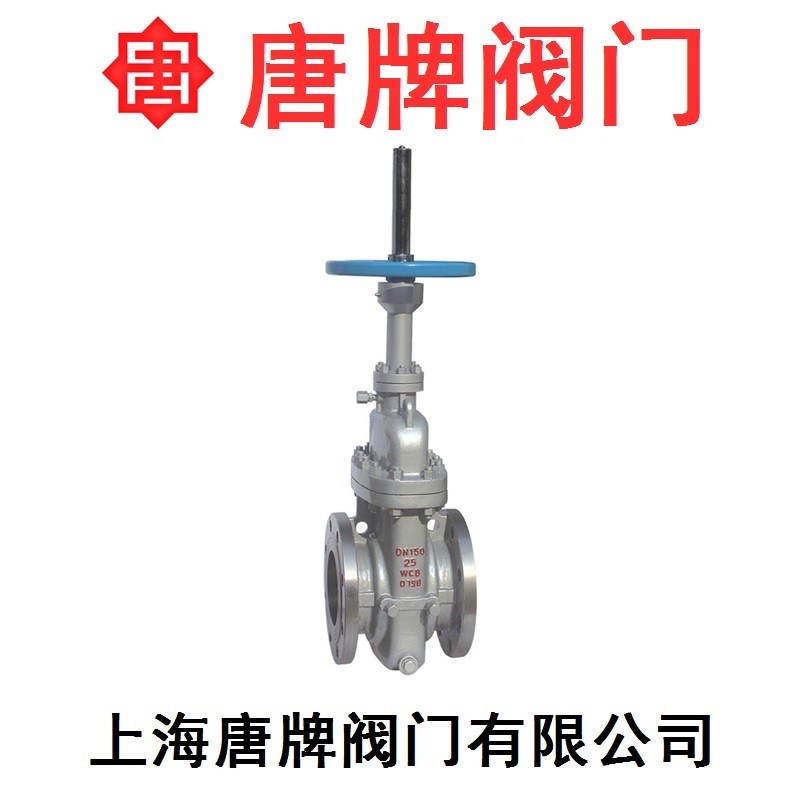

铸钢平板闸阀Z43WF唐牌良工上海阀门厂PN10~PN160法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式钢性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力PN16~PN160，阀体材料为碳素钢（Z43WF-10C~160）、抗硫化处理碳素钢（KZ43WF-10C~160）的不带导流孔的平板闸阀。本阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。结构合理，密封可靠，操作轻便。密封面均喷焊硬高压带导流孔平板闸阀质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤121℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

产品性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z43WF-10C~160	10~160	1.0~16.0	≤121	水、油品、蒸汽
KZ43WF-10C~160	10~160	1.0~16.0	≤121	含硫天然气

产品零部件材料：

型号	材料
型号	阀体	阀杆	密封面	填料
Z43_WF-10C~160	碳素钢	铬不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈
KZ43_WF-10C~160	碳素钢（抗硫化处理）	抗硫化不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈

产品外形及结构尺寸：

Z43_WF-16、KZ43_WF-16主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	16	4×Φ18	450	80	250	25
65	190	180	145	120	18	4×Φ18	550	95	300	42
80	203	195	160	135	20	8×Φ18	610	100	300	48
100	229	215	180	155	20	8×Φ18	700	114	300	55
125	254	245	210	185	22	8×Φ18	798	132	350	100
150	267	280	240	210	24	8×Φ23	895	150	350	115
200	292	335	295	265	26	12×Φ23	1130	188	350	150
250	330	405	355	320	30	12×Φ25	1290	225	400	260
300	356	460	410	375	30	12×Φ25	1480	247	450	350
350	381	520	470	435	34	16×Φ25	1660	275	450	500
400	406	580	525	485	36	16×Φ30	1850	312	500	610
450	432	640	585	545	40	20×Φ30	2080	335	500	970
500	457	705	650	608	44	20×Φ34	2300	380	600	1200
600	508	840	770	718	48	20×Φ41	2680	445	800	1850
700	610	910	840	788	50	24×Φ41	3080	490	800	2910
800	660	1020	950	898	52	24×Φ41	3491	560	1000	3600
900	711	1120	1050	998	54	28×Φ41	3897	610	1000	4950
1000	811	1255	1170	1110	56	28×Φ48	4317	715	1200	6160

Z43_WF-25、KZ43_WF-25主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	20	4×Φ18	450	80	250	25
65	190	180	145	120	22	8×Φ18	550	95	300	45
80	203	195	160	135	22	8×Φ18	610	100	300	50
100	229	230	190	160	24	8×Φ23	700	114	300	60
125	254	270	220	188	28	8×Φ25	798	132	350	110
150	267	300	250	218	30	8×Φ25	895	150	350	128
200	292	360	310	278	34	12×Φ25	1130	190	350	128
250	330	425	370	332	36	12×Φ30	1290	225	400	280
300	356	485	430	390	40	16×Φ30	1480	250	450	370
350	381	550	490	448	44	16×Φ34	1660	275	450	525
400	406	610	550	505	48	16×Φ34	1850	312	500	635
450	432	660	600	555	50	20×Φ34	2080	335	500	1010
500	457	730	660	610	52	20×Φ41	2300	380	600	1280
600	508	840	770	718	56	20×Φ41	2680	445	800	1930
700	610	955	875	815	60	24×Φ48	3080	490	800	3010
800	660	1070	990	930	64	24×Φ48	3491	560	1000	3820
900	711	1180	1090	1025	66	28×Φ54	3897	610	1000	5120
1000	811	1305	1210	1140	68	28×Φ58	4317	715	1200	6400

Z43_WF-40、KZ43_WF-40主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	216	160	125	100	20	4×Φ18	458	80	250	38
65	241	180	145	120	22	8×Φ18	555	95	300	57
80	283	195	160	135	22	8×Φ18	615	100	300	68
100	305	230	190	160	24	8×Φ23	710	114	300	68
125	381	270	220	188	28	8×Φ25	796	132	350	133
150	403	300	250	218	30	8×Φ25	900	150	350	165
200	419	375	320	282	38	12×Φ30	1135	188	350	315
250	457	445	385	345	42	12×Φ34	1401	225	400	410
300	502	510	450	408	46	16×Φ34	1580	247	450	620
