RHD-50耐磨焊条

可用于阀门密封面、齿轮、破碎机锤头、颚板等轴类工件的堆焊。

RHD-50高合金耐磨焊条批发什么价格，无夹渣、无气孔、无裂纹。低碳钢、低合金钢堆焊前无需预热，焊后可直接进行加工，

D212耐磨焊条 符合 GB EDPCrMo-A4-03

说明: D212是钛钙型药皮的CrMo型堆焊焊条，可交直流两用。堆焊时电弧稳定，脱渣容易。

用途: 用于单层或多层堆焊各种受磨损的机件表面，如齿轮、挖斗、矿山机械等。

熔敷金属化学成分(%)

化学成分 C Mo Cr

保证值 0.30~0.60 ≤4.00 ≤5.00

堆焊层硬度: HRC≥50

参考电流 (AC、DC)

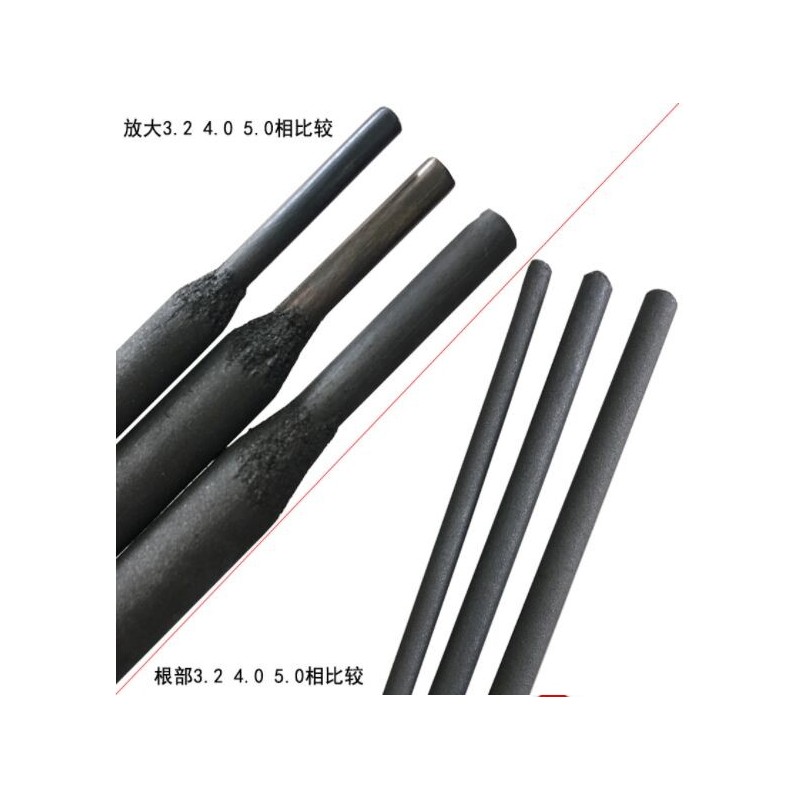

焊条直径(mm) φ3.2 φ4.0 φ5.0

焊接电流(A) 90~120 150~180 190~230注意事项:

1.焊前焊条须经150℃左右烘焙1h。

2.大型工件堆焊前应适当预热至300℃左右，并将堆焊部分表面的铁锈和油污清除干净。

D217A耐磨堆焊焊条符合 GB EDPCrMo-A3-15说明: D217A是低氢钠型药皮的CrMnMo型堆焊焊条，采用直流反接。

用途: 主要用于堆焊高强度耐磨零件。如30CrMnSi和35CrMnSi冶金轧辊的堆焊与修补、矿石破碎机部件、矿山4M3电铲斗齿及其它挖掘机斗齿的焊补等。

熔敷金属化学成分(%)

化学成分 C Mo Cr

保证值 ≤0.50 ≤2.50 ≤2.50

堆焊层硬度: HRC≥40

参考电流 (DC+)

焊条直径(mm) φ3.2 φ4.0 φ5.0

焊接电流(A) 90~110 140~180 180~220

注意事项:

1.焊前焊条须经350-400℃左右烘焙1h。

2.大件堆焊前预热至200-300℃左右，并将堆焊部分表面的铁锈和油污清除干净。
