电动车轮毂副板激光焊接机全面介绍

一、 设备概述

电动车轮毂副板激光焊接机是一种专门用于将轮毂的主体（轮辋） 与副板（辐条或轮盘） 进行自动化、高精度激光焊接的专用设备。它代表了轮毂制造领域的先进工艺，逐步取代了传统的弧焊、摩擦焊等方式，成为高端、轻量化轮毂生产的首选。

简单来说，它的任务就是将这两个部件完美地焊接在一起：

轮毂主体： 轮胎安装的环形部分。

副板： 连接轮毂主体和中心轴头的部分。

二、 核心优势与特点

与传统焊接技术相比，激光焊接具有无可比拟的优势：

焊接质量高：

焊缝深宽比大： 焊缝深而窄，强度高。

热影响区小： 激光能量集中，对轮毂母材的热损伤极小，避免了轮毂变形和金相组织改变，保持了材料的原始强度。

焊缝美观： 焊缝成型均匀、光滑，无需或仅需少量后续打磨处理，可直接进行喷涂。

生产效率高：

焊接速度快： 激光焊接速度可达每分钟数米甚至十几米，远超传统焊接。

自动化程度高： 通常配备机器人、精密转台和自动化上下料系统，实现了连续批量生产，大幅减少了对人工技能的依赖。

实现轻量化设计：

由于激光焊缝强度高，允许设计师使用更薄的轮毂材料，从而减轻轮毂整体重量。这对于提升电动车的续航里程和操控性能至关重要。

灵活性好：

通过编程可轻松调整机器人的焊接路径和参数，一台设备可适应多种型号、不同尺寸和不同设计（如多幅条、复杂造型）的轮毂焊接，换产快捷。

环保节能：

无焊渣、烟尘产生量远低于弧焊，配合除尘系统，工作环境更清洁。

三、 工作原理

激光焊接利用高能量密度的激光束作为热源，对工件进行局部加热直至熔化，形成熔池，随后冷却凝固从而实现连接。

位置装夹： 轮毂主体和副板由精密夹具压紧，确保二者的同心度和配合间隙。

激光发射： 激光器产生高能激光束。

光束传输与聚焦： 激光束通过光纤传输到焊接头，再经聚焦镜组聚焦成一个极小的光斑（通常直径<0.5mm），能量高度集中。

焊接执行： 机器人或数控机床带动焊接头，沿预设的轮毂与副板的接合轨迹进行运动，激光束同步照射在接缝处，使其瞬间熔化。

形成焊缝： 激光束移开后，熔化的金属迅速冷却凝固，形成一条牢固、致密的全封闭焊缝。

四、 关键组成部分

一台完整的轮毂副板激光焊接机通常由以下几大系统集成：

激光器系统： 设备的核心“心脏”。常用的是光纤激光器，因其电光转换效率高、光束质量好、维护成本低、寿命长。功率范围通常在1000W至6000W之间，根据轮毂材质（铝合金为主）和厚度选择。

机器人系统/运动机构： 设备的“手臂”。通常采用高精度的六轴工业机器人，灵活性极高，可完成复杂三维曲线焊接。也可采用数控转台与龙门架的组合，成本较低。

焊接工作台与夹具： 设备的“骨架”。包括精密旋转轴（用于带动轮毂旋转）和专用气动或液压夹具，确保工件在高速焊接过程中纹丝不动，保证焊接精度。

焊接头： 设备的“手术刀”。内含聚焦镜、保护镜和传感器。高端焊头还集成焊缝系统，能实时检测并补偿工件装配误差或热变形，确保焊缝始终在正确位置。

控制系统： 设备的“大脑”。集成PLC、机器人控制器和激光器控制，操作员可通过人机界面（HMI）设置和调用各种焊接程序。

辅助系统：

除尘系统： 抽走焊接产生的少量烟尘。

保护气系统： 提供氩气等惰性气体，保护熔池在焊接过程中不被空气氧化。

冷却系统： 为激光器和焊接头提供循环冷却。

五、 适用轮毂类型

材质： 主要用于铝合金轮毂，也可用于钢制或其他金属轮毂。

类型： 适用于两片式或三片式轮毂的拼接焊接。无论是铸造毛坯、锻造毛坯还是旋压轮毂，在最终加工后都需要进行副板焊接。

设计： 能够应对从简单五幅、十幅到复杂的多幅、网状、甚至个性化定制造型的副板焊接。

六、 技术发展趋势

智能化与数字化： 集成工业物联网（IIoT），实现设备状态监控、生产数据管理、故障预测和维护提醒。通过AI视觉系统进行焊前质量检查和焊后质量评估。

复合焊接： 激光-电弧复合焊技术开始应用，结合了激光焊深熔能力强和电弧焊桥接能力好的优点，对工件装配间隙容忍度更高，进一步提升了焊接质量和效率。

更高功率与效率： 随着万瓦级激光器的普及，焊接速度将进一步加快，实现“一秒一道缝”，生产效率倍增。

总结

电动车轮毂副板激光焊接机是现代高端制造业的典范，它通过高精度、高效率和高柔性的生产方式，完美契合了电动车行业对轻量化、高强度、高美观度轮毂的迫切需求。它不仅是提升产品品质的关键装备，更是轮毂制造企业迈向自动化、智能化升级的核心利器。

产品展示：

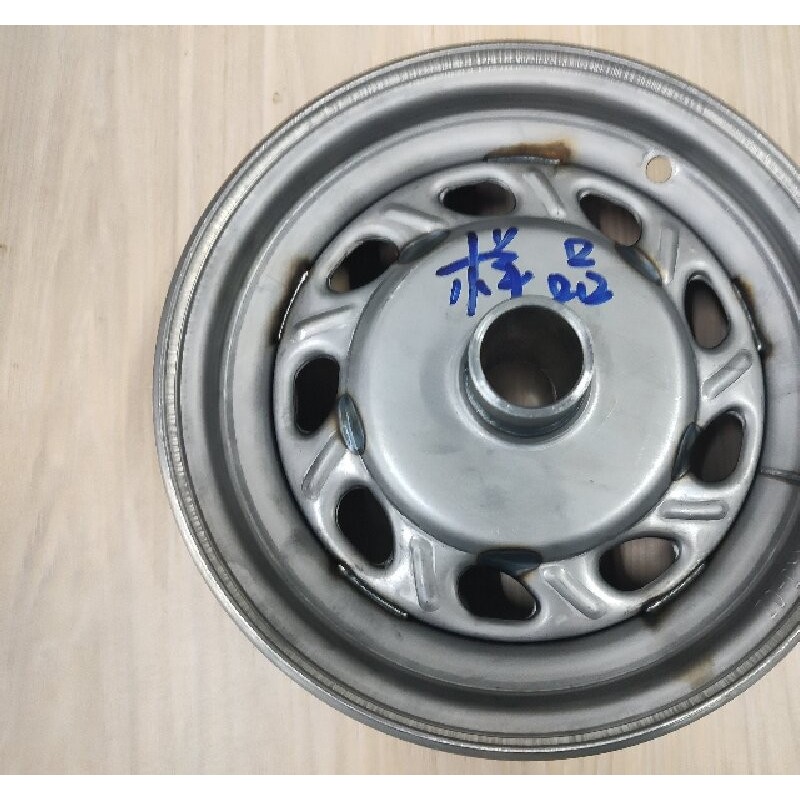

样品展示：
