仿威图机箱技术参数：

●防护等级：IP56、IP66；

●材    质：优质仿威图机箱冷轧钢钣（SUS304）,安装板为镀锌板；门板2.0mm,箱体为

1.5mm,安装板2.5mm；

●表面处理：仿威图机箱箱体和门板磷化底涂处理，外部为粉末涂层（不锈钢拉丝），颜色

可分RAL7032和RAL7035两种桔纹，安装板则为镀锌；

●提供服务：本公司所有仿威图机箱全都提供免费开孔，免费设计方案；

●PU发泡密封条确保箱体达到IP56的防护等；

●各种类型及尺寸的凸台确保进出线方便；

●镀锌安装板也可在箱体外做布线用；

●箱口多层保护槽不但起加固作用而且能防止门板打开时脏物和水进入箱内；

●带双齿锁芯的岔道锁系统开和关不但 为便捷，而且确保了其通用性；

●两侧带折边的安装板和安装支架**限度的确保了安装强度；

●客户可以根据现场要求任意选择箱体尺寸，箱体颜色；

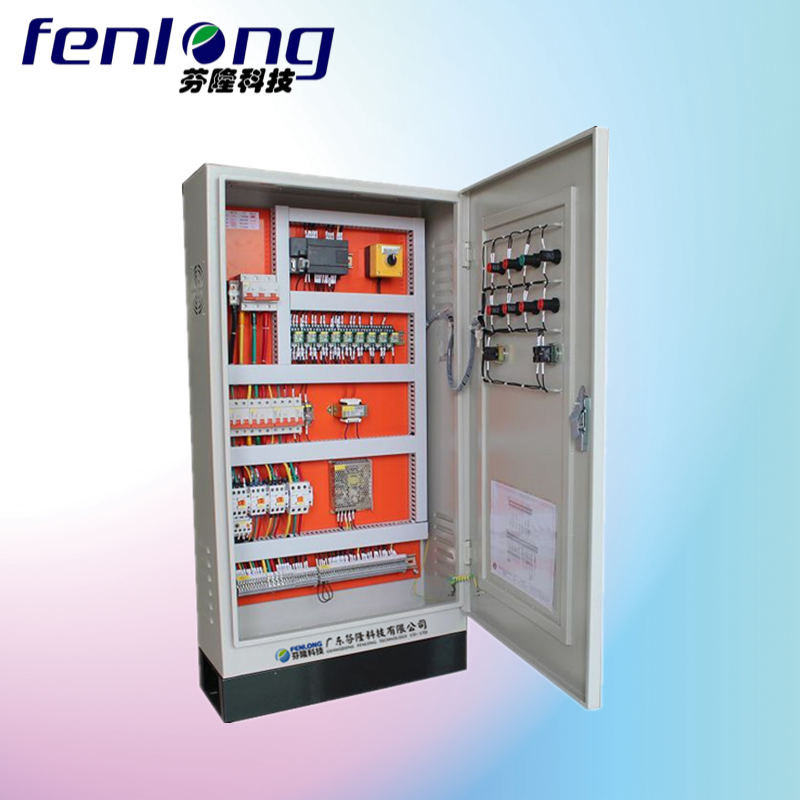

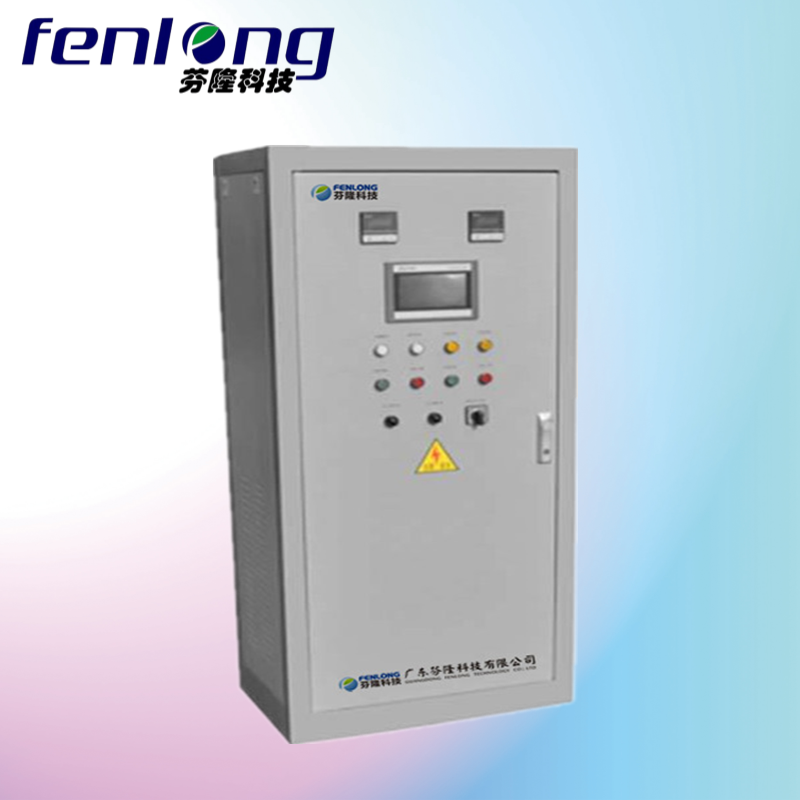

智能一体化配电柜相对之前的这些配电柜做出了大的改进！是一次技术！

针对当前机房配电容易发生单点故障的现状，集成当今技术成果和硬软件设计于一身。致力于给机房配电的建设和管理带来了全新的体验，主要应用于金融、电信、企业、等数据中心和机房，容量范围为30KVA-160KVA。整个配电系统采用标准的网络机柜兼模块化结构设计，搭配丰富的选配件，可以根据机房的实际需要，为客户量身定制个性化的高可靠性产品。

智能配电柜实时监控各输出分路的电流，并可设定各输出分路电流异常的预告警值，如16A开关，设定报警值为14A，则负载超过14A就报警，可预先发现故障或人为操作隐患，避免过载时，开关切断电源，造成整个机柜设备断电。另外输出分路选用热插拔断路器，具备取电相位的调整能力，轻松实现3相不平衡的灵活调整，也可在不断电的情况下，在线增加输出分路，进行开关更换。

一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。

1、导线横截面的选用

市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。

2、接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。

3、主要的是看明白原理图及接线图。

二、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。整个接线的过程都需要细心，当然，如果你是老手的话，就不用说这么多了。

施工人员应认真阅读并熟悉二次线符号，要将二次接线图与原理图进行核对，确保接线图正确无误。

对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。
