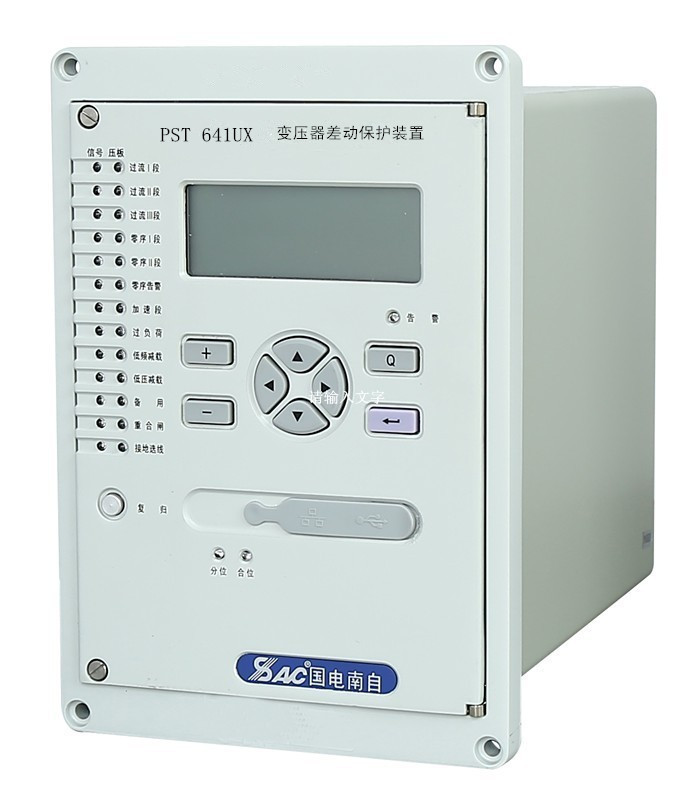

国电南自PST641UX变压器差动保护装置

一、适用场景

装置适用于 ‌6.3MVA及以上容量‌ 的电力变压器，可覆盖‌66kV及以下电压等级‌电力系统的变压器保护需求，常用于工业企业的重要变压器场景，也适配钢铁冶金企业的现场特殊要求。

二、核心功能

保护功能

1. ‌差动速断保护‌：严重故障时瞬时切断故障，避免设备烧毁

2. ‌带二次谐波制动的比率差动保护‌：精准识别变压器内部故障，避免空投励磁涌流误动

3. ‌TA断线判别‌：检测电流互感器断线故障，防止保护误动

4. ‌非电量信号记录‌：记录非电量保护动作信号

测控功能

1. 支持20路外部开关量输入遥信采集、事故遥信

2. 支持GPS对时输入（兼容RS485 IRIG-B方式）

三、核心参数与特性

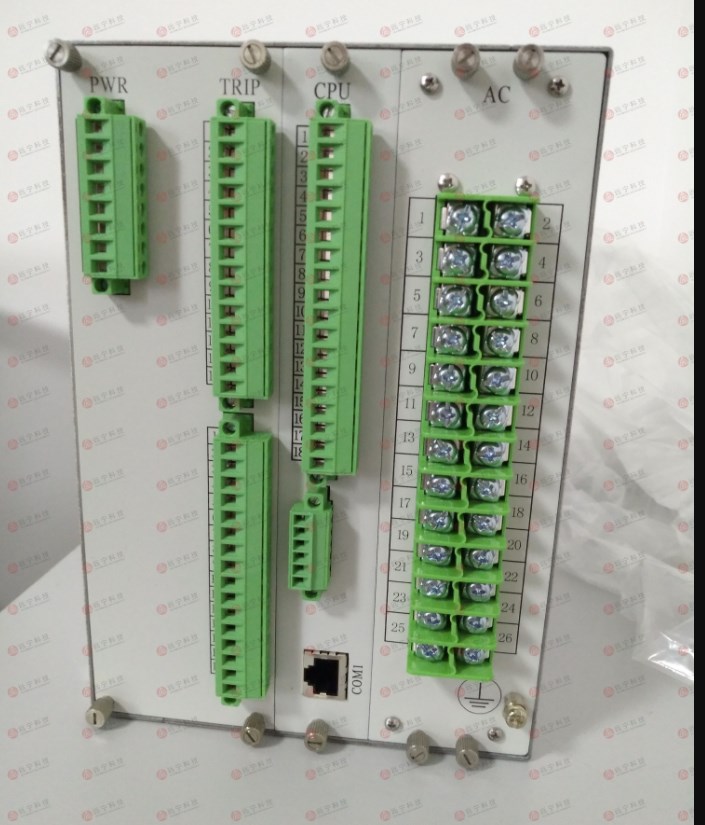

• 硬件：产地南京，外形尺寸115*225mm，重量7-8kg，额定电压220V，额定电流5A，采用双核DSP+FPGA架构，平均无故障时间≥10万小时

• 通信：支持双以太网/双RS-485接口，兼容IEC60870-5-103、IEC 61850两种主流电力规约，可无缝接入智能变电站系统

• 记录能力：可存储至少100次跳闸记录、200次自检记录，支持8-100组故障录波，数据可掉电保持

• 环境适应性：抗干扰等级达IV级，工作温度范围-25℃~+55℃，湿度5%~95%无凝露，强电磁环境下运行稳定
