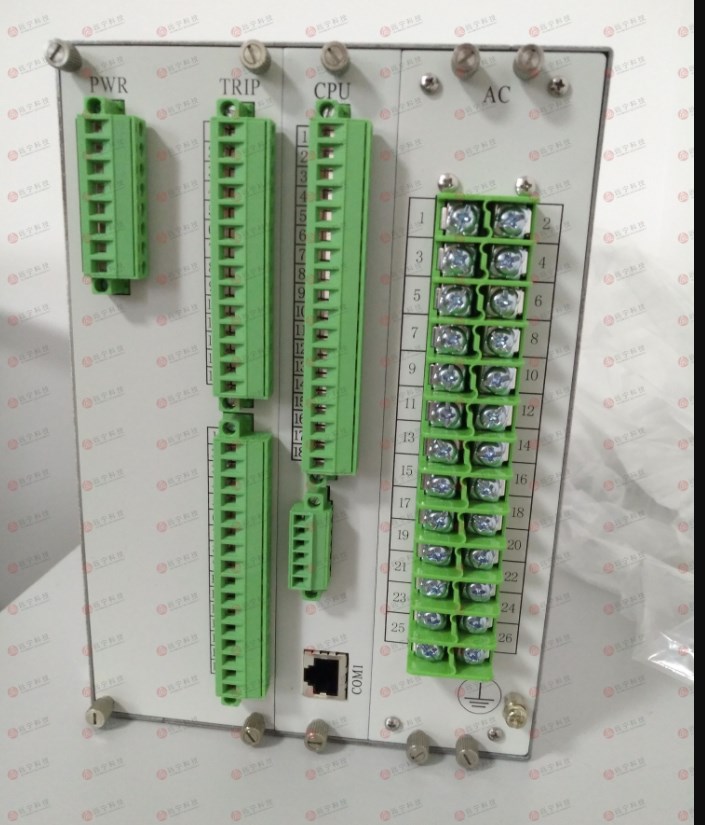

国电南自PST642UX变压器后备保护测控装置

一、基本定位与适用范围

该装置由国电南京自动化股份有限公司生产，是6.3MVA及以上容量变压器或工业企业重要变压器的专用后备保护，适配‌66kV及以下电压等级‌的电力系统，广泛应用于发电厂、变电站、工矿企业等场景，在大型变压器、重要负荷变压器以及需要远程监控的场合优势明显。

二、核心保护功能

1. ‌主后备保护‌：三段式复压方向闭锁过流保护、二段式方向零序电流保护，可覆盖相间和接地故障的后备保护需求

2. ‌辅助保护功能‌：过负荷保护、电流启动通风、电流闭锁调压、加速保护、三相重合闸保护、TV断线判别，过负荷可通过控制字设置为告警或跳闸

3. ‌扩展功能‌：支持多路非电量保护接口，可接入变压器油温、瓦斯等非电量信号实现一体化监测

三、测控与技术特性

1. ‌精准测量‌：实时监测电流、电压、功率、功率因数等电气量，支持2路4-20mA电流环输出，方便数据对接

2. ‌接口能力‌：标配14路外部开关量输入（可扩展至20路），支持断路器遥控分合、电度量累计、GPS对时

3. ‌高可靠性设计‌：以32位单片机为核心，采用工业级芯片，抗干扰能力强；全中文液晶界面，操作直观，5分钟无操作背光自动熄灭，支持故障自诊断

4. ‌通信能力‌：提供双以太网或双RS-485通讯口，支持IEC60870-5-103和IEC 61850通讯规约，可存储至少100次跳闸记录、200次自检记录

四、核心参数规格
