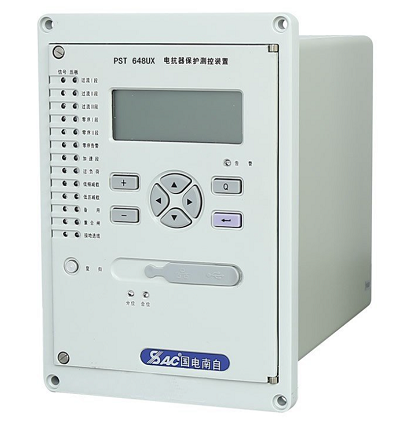

国电南自PST648UX电抗机保护测控装置

国电南自PST648UX是适用于110kV以下电压等级电抗器的保护测控一体化装置‌：

一、核心功能配置

保护功能

1. 差动速断保护，可瞬时切除严重内部故障

2. 比率差动保护，作为电抗器主保护精准识别内部故障

3. TA断线判别，可识别电流互感器断线并发出告警

4. 二段式过流保护、二段式零序电流保护，作为后备保护覆盖相间及接地故障

5. 过负荷保护，支持选择告警或跳闸，4路非电量保护同样支持告警或跳闸可选

测控功能

1. 支持电流、电压、功率、功率因数等电气量测量，可选装2路4-20mA电流环输出

2. 标配14路外部开关量输入遥信采集，最大可扩展至20路，可采集断路器位置、手动分闸及事故遥信

3. 支持正常断路器分合操作，同时兼容GPS对时输入

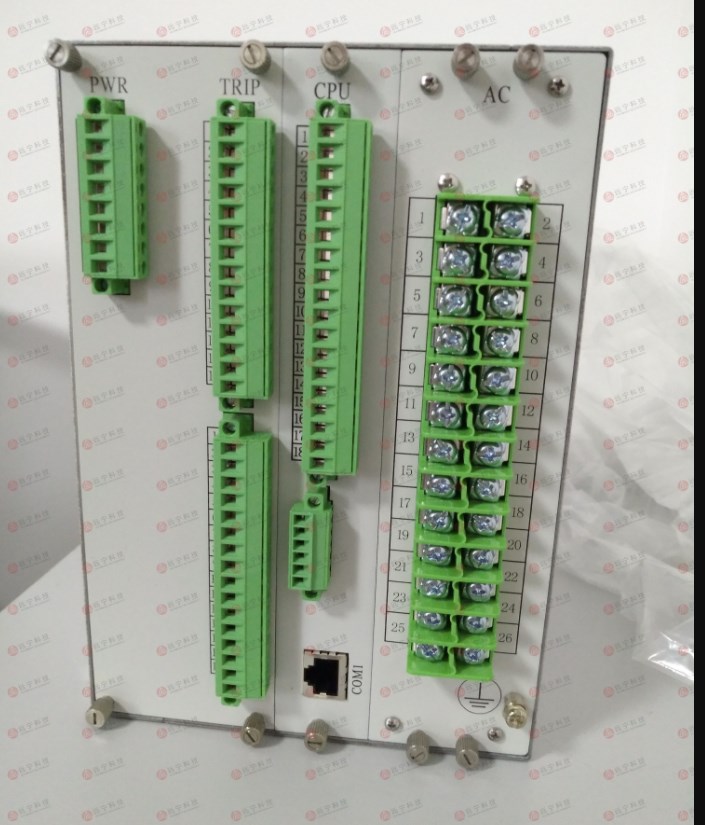

二、核心硬件参数

表格
