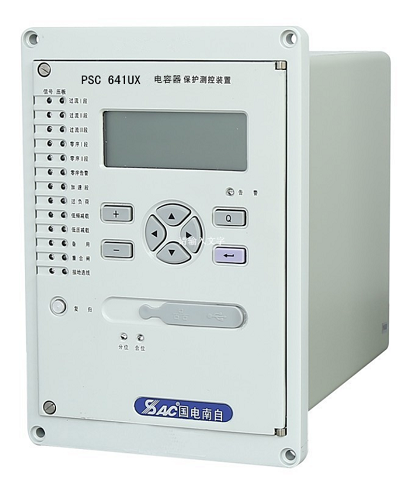

国电南自PSC 641UX电容器保护测控装置

国电南自PSC 641UX是专为35kV及以下电压等级并联电容器设计的保护测控一体化装置‌，核心信息整理如下：

一、适用场景

装置适配变电所内并联电容器组的保护与测控，支持电容器组星形/三角形两种接线方式，专门配置差压（或差流）、不平衡电压（或电流）输入，应用覆盖电力、水利、交通、石油、化工等多个行业^。

二、核心功能

保护功能

1. 基础保护：二段式相间电流保护、二段式零序电流保护，支持过流反时限、零序反时限^

2. 专项保护：欠压保护、过压保护、三个独立的不平衡保护、自动投切功能、非电量保护、TV断线判别，还额外增加谐波超限保护，可监测2~25次谐波，防止谐波放大烧毁电容器

3. 响应性能：主保护差压保护动作响应≤0.02s，误动率≤0.01次/年

测控功能

1. 支持电流、电压、功率、功率因数、无功功率、电容量等全量数据采集，更新频率≤1s

2. 标配14路外部开关量输入遥信采集（最大可扩展至20路），可采集断路器位置、手动分闸及事故遥信，支持正常断路器遥控分合（投切响应≤50ms），兼容GPS对时输入

3. 支持故障录波（采样率4kHz，可同步记录差压、谐波波形，存储≥20s），可记录≥1000条事件，SOE分辨率≤0.5ms

三、核心技术参数
