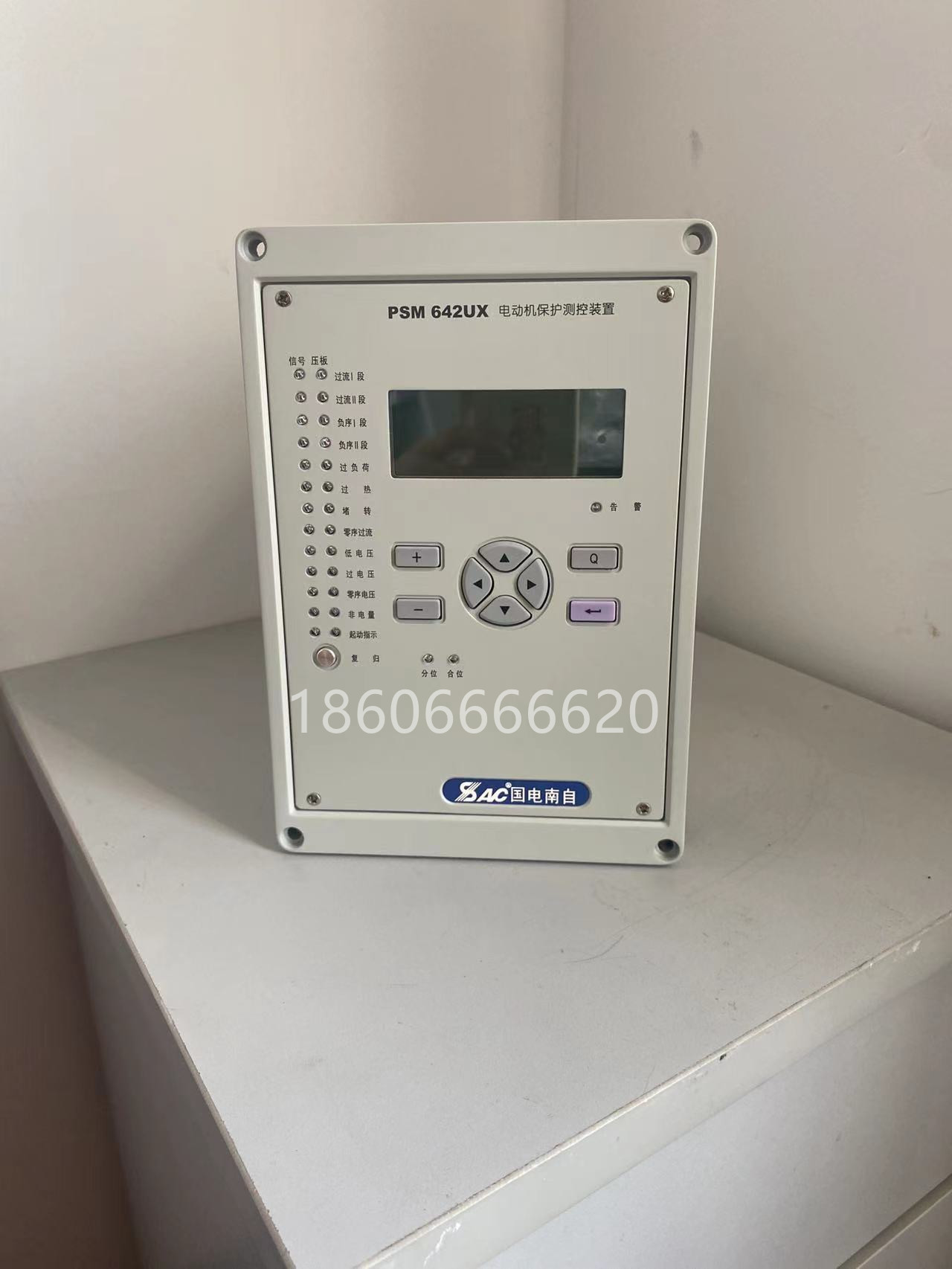

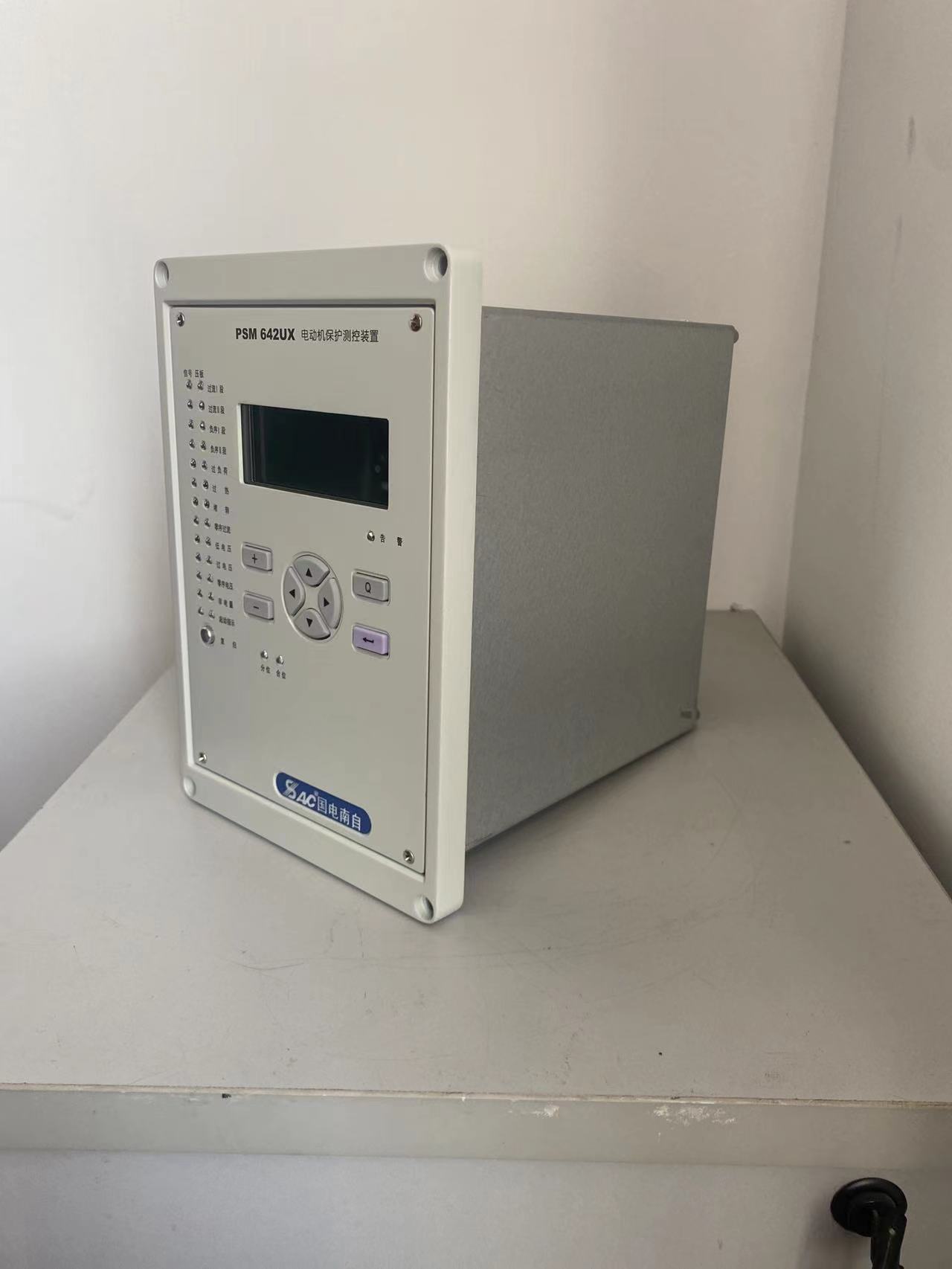

国电南自PSM 642UX电动机保护测控装置

国电南自PSM 642UX是‌适用于3-10kV高压大中型异步电动机的多功能保护测控装置‌：

一、基本定位与适用范围

该装置属于国电南自PS640UX系列，专为电动机故障保护集成测量控制功能，适用于‌2MW及以上容量‌的大型异步电动机，可覆盖电力、水利、交通、石油、化工、煤炭、冶金等多个行业的应用需求。国电南自PSM642UX电动机保护测控装置

二、核心保护功能

表格

重点功能特性：

• ‌起动过程智能管理‌：可自动判别电动机起动时间，面板配置绿色LED指示灯直观指示起动过程，长起动保护可单独投退，仅在起动阶段投入，起动结束后自动退出。

• ‌过热保护精准计算‌：综合正序、负序电流的热效应计算等效发热电流，可作为过负荷、起动超时、堵转故障的后备保护，动作时间根据发热程度自适应调整。

• ‌磁平衡差动适配场景‌：选择磁平衡模式后，可自动退出差动速断、比率差动及CT断线判别，简化多绕组电动机的保护配置。

三、测控功能

1. 可测量电流、电压、功率、功率因数等全量电气参数，数据采集精度满足电力行业标准。

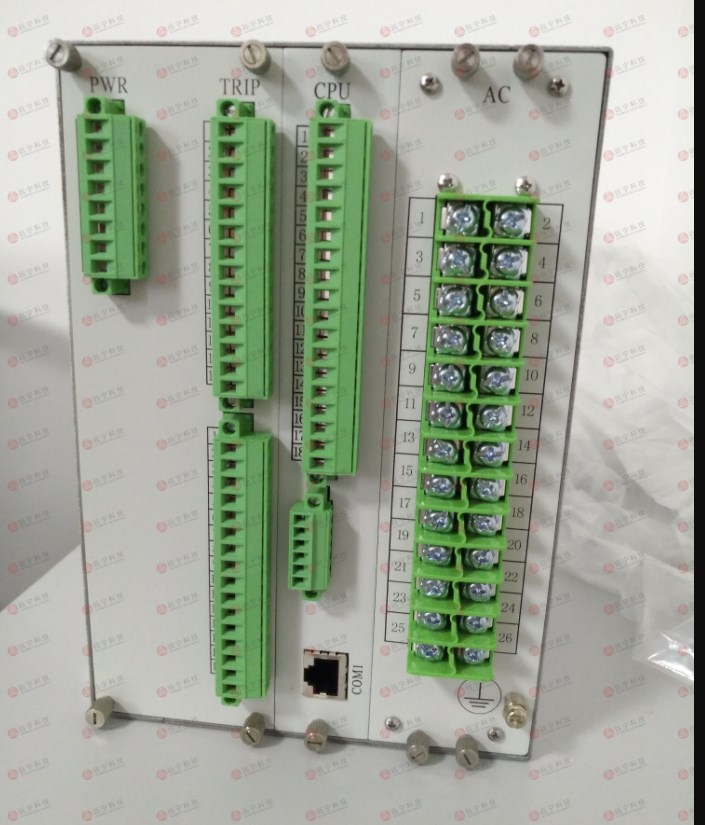

2. 标配14路外部开关量输入遥信采集，最大可扩展至20路，支持采集断路器位置、手动分闸及事故遥信。

3. 支持断路器遥控分合操作，兼容GPS对时输入，提供双以太网/双RS-485通信接口，兼容IEC60870-5-103、IEC 61850两种主流电力规约。
