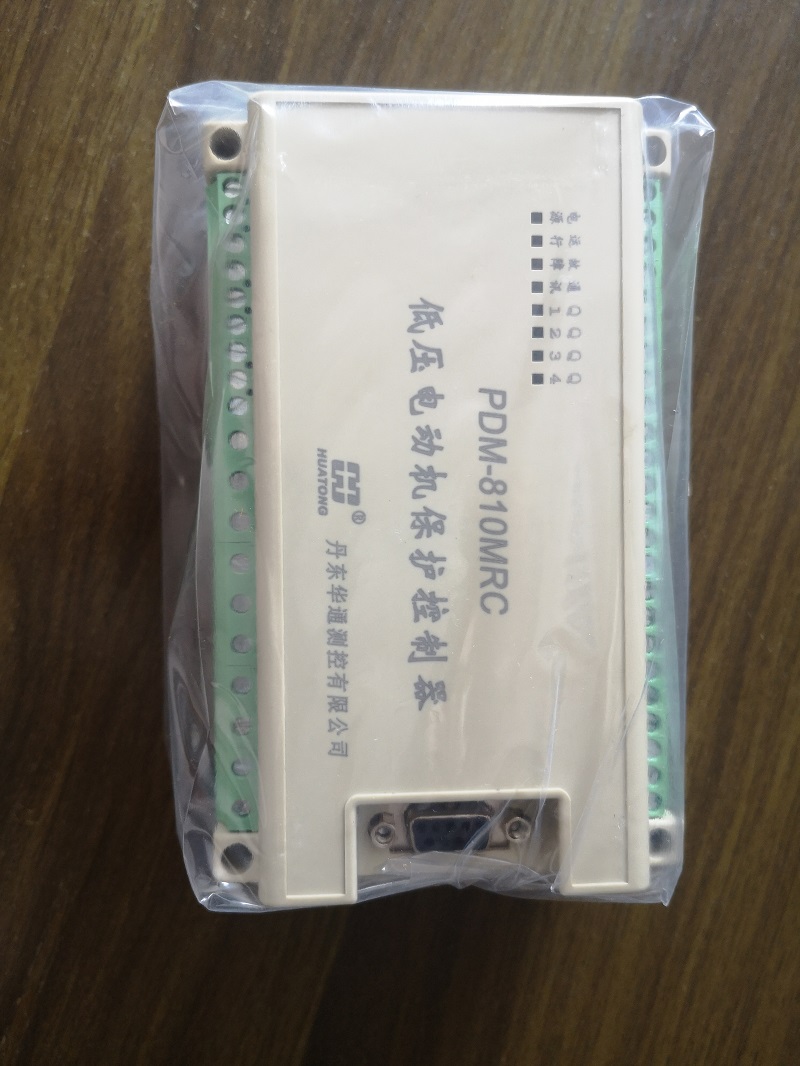

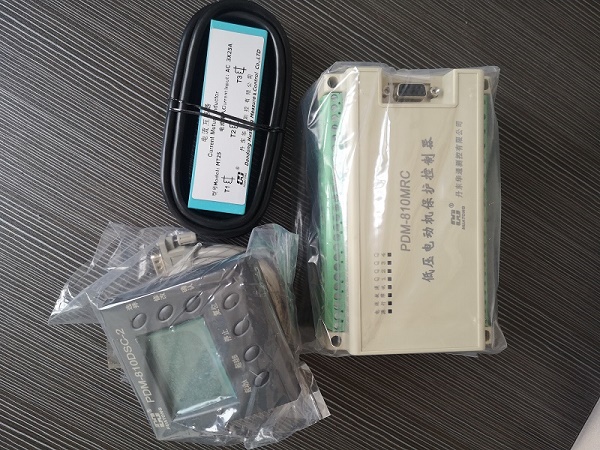

丹东华通PDM-810MRC-DSC2-A-MT25 低压电动机保护装置

丹东华通PDM-810MRC-DSC2-A-MT25是一款‌智能型低压电动机保护控制器

一、基本参数

• ‌适用范围‌：适配额定电压≤690V、50Hz的低压电动机，后缀MT25对应‌额定电流15A以下‌的电动机，采用小型CT输入

• ‌品牌产地‌：丹东华通

• ‌电源规格‌：宽范围交直流通用电源AC/DC85～265V，适配现场多种供电场景

二、核心保护功能

覆盖电动机运行全场景保护，包含：短路保护、堵转保护、过负荷保护、接地保护、缺相/不平衡保护、欠载保护、TE曲线保护、欠/过电压保护、启动超时保护、启动前加速跳闸保护、运行失电保护、外部故障保护。

三、测量与控制功能

1. 可测量三相电流、零序电流、三相电流不平衡度、三相电压、零序电压、有功/无功功率、功率因数、频率等全量电气参数，支持有功电度、无功电度计量

2. 支持四种保护控制输出方式：直接起动、跳闸保护、星/角起动、断路器保护，满足不同起动场景需求

3. 标配1路RS-485通讯接口，采用Modbus RTU通讯规约；支持11路开关量遥信输入（其中7路具备启动/停止/急停/通讯/显示控制功能），5路继电器输出（1路用于装置故障报警输出）

四、可选配置

可根据需求扩展：双RS-485通讯接口、1路可编程DC4～20mA模拟量输出、失压再启动功能、Profibus-DP/DeviceNet通讯接口（二者仅可选其一）、外接零序/漏电电流互感器输入等
