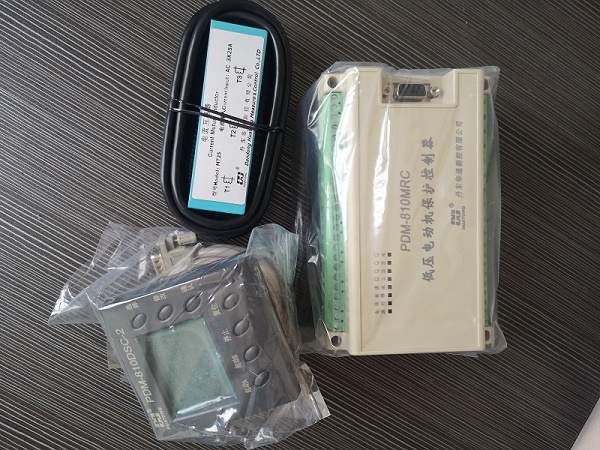

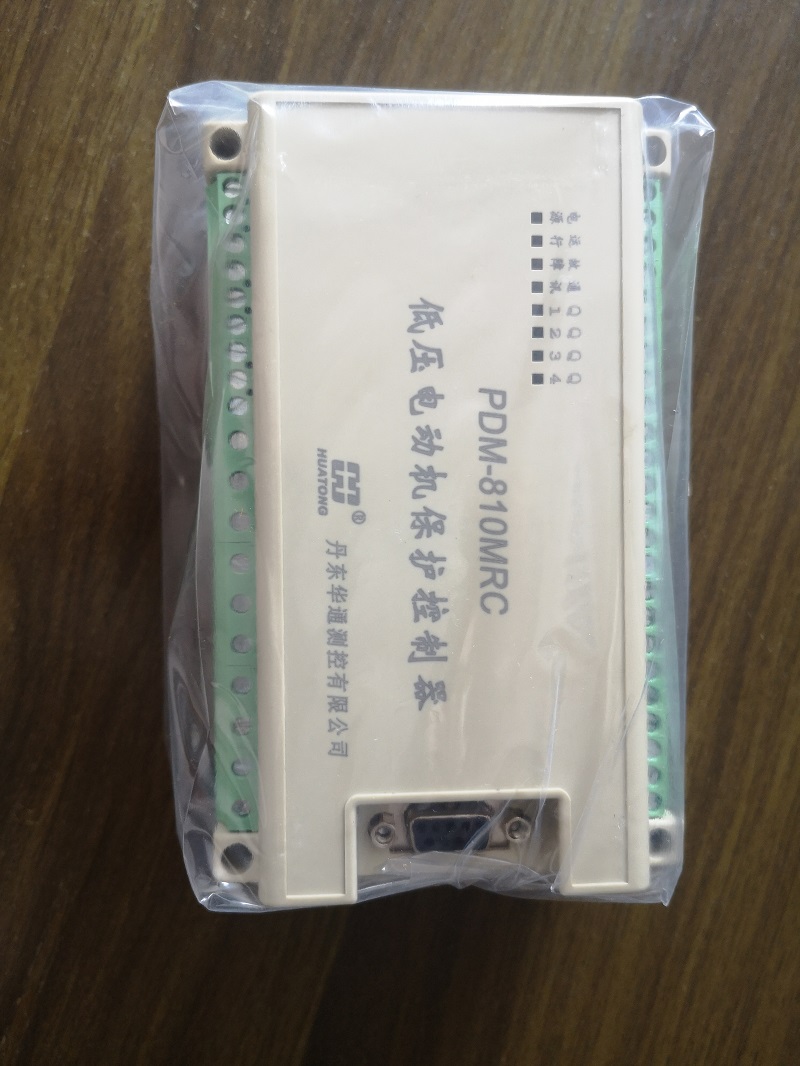

丹东华通PDM-810MRC-3-DSC2-A-MT25低压电动机保护控制

丹东华通PDM-810MRC-3-DSC2-A-MT25属于智能型低压电动机保护控制器‌，该型号是PDM-810MRC系列的细分配置，核心信息整理如下：

一、基础参数与定位

该装置主要用于额定电压≤690V、额定频率50Hz的低压电动机保护与控制，后缀‌MT25代表适配15A以下电流规格，采用小型CT输入‌，支持多种控制场景，广泛应用在工业低压配电系统中。

核心基础参数：

• ‌电源‌：宽范围交直流通用电源AC/DC 85～265V，适配现场不同供电条件

• ‌输入输出‌：11路开关量遥信输入、5路继电器输出，1路RS-485通讯接口，支持Modbus RTU通讯规约

• ‌外形尺寸‌：适配常规低压柜体安装，产地辽宁

二、核心保护功能

具备完整的低压电动机全工况保护：短路保护、堵转保护、过负荷保护、接地保护、缺相/不平衡保护、欠载保护、TE曲线保护、欠/过电压保护、启动超时保护、启动前加速跳闸保护、运行失电保护、外部故障保护，覆盖电动机运行各类故障场景。

三、测量与控制功能

1. ‌测量功能‌：可实时测量三相电流、零序电流、三相电流不平衡度、三相电压、零序电压、有功/无功功率、功率因数、频率等电气参数，同时支持有功电度（kWh）和无功电度（kVARh）计量，还可实现保护事件记录、三相电流测量和SOE事件记录

2. ‌控制功能‌：支持四种可设定的保护控制输出方式，满足不同起动场景：直接起动方式、跳闸保护方式、星/角起动方式、断路器保护方式

3. ‌操作设置‌：保护参数可通过显示单元或通讯软件设定，实时测量数据可通过扩展显示单元查看

四、可选扩展配置

可根据需求选配以下功能：

• 扩展六按键数字液晶/七按键中文液晶显示单元，支持现场参数设定和数据查看

• 双RS-485通讯接口、1路可编程DC 4～20mA模拟量输出

• 失压再启动功能、Profibus-DP/DeviceNet通讯接口（二者只能任选其一）

• 外接零序/漏电电流互感器输入，实现零序/漏电电流测量
