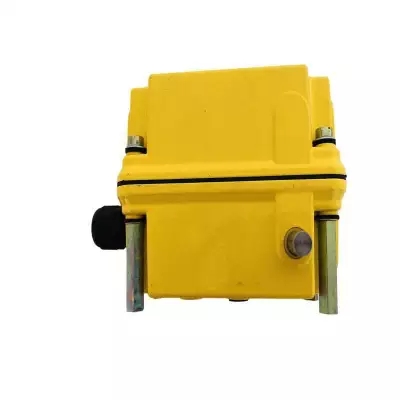

XCK-J.C抗震行程开关工作原理详细介绍
XCK-J.C抗震行程开关工作原理
直动式行程开关
动作原理同按钮类似，所不同的是:一个是手动，另一个则由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。
XCK-J.C抗震行程开关工作原理
滚轮式行程开关
当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧使行程开关复位。这种是单轮自动恢复行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动时，挡铁碰撞另一滚轮将其复原。
在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。
行程开关可以安装在相对静止的物体如固定架、门框等，简称静物上或者运动的物体如行车、门等，简称动物上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。
XCK-J.C抗震行程开关工作原理
按用途分
一般用途行程开关:如JW2、JW2A、LX19、LX31、LXW5、3SE3等系列。主要用于机床及生产机械、自动生产线的限位和程序控制。
使用工作条件：
1.海拔高度不超过2000米；
2.周围空气温度不超过+40℃，不低于-5℃，且24小时内平均值不超过+35℃ ；
3.空气相对湿度湿月的月平均大相对湿度为90%，同时该月的月平均低温度为+25℃
4.无显著摇动和冲击振动的地方；
5.在无危险的介质中，且介质中足以腐蚀金属和破坏绝缘的气体与尘埃；
6.在没有雨雪侵袭的地方；
7.任意的安装角度。
XCK-J.C抗震行程开关工作原理
技术参数：
防护：防水/NEMA4＆4X、IP68
环境：-20～ 80℃
接线：2×NPT1/2″、PF1/2″、P1/2″
端子：8POINTS（0.08～2.5mm2）
开关：机械switchx2接近sensorx2
外部涂层：聚酯涂层（黑）
轴：标准轴（17mm）,加长轴
电压：交流250V AC 或直流DC
电流：0.6A 125VDC, 0.3A 250VDC, 16A 1/2HP125, 250V AC 16(3)A 250V-T105μ
选项：传送电流输出信号。接近式开关，电阻性电位计输出信号。
XCK-J.C抗震行程开关工作原理
性能
1、该产品采用磁控激励互控方式采集捕捉器单元接点的导通或断开，不产生机械碰撞，所以无磨损，结构简单，安装调试方便，维护量小于机械行程开关（机械式、微动式、接近式、红外线式）的95%以上，减轻了维修工作人员的劳动强度。
XCK-J.C抗震行程开关工作原理
性能特点:
1、该产品采用磁控激励互控方式采集捕捉器单元接点的导通或断开，不产生机械碰撞，所以无磨损，结构简单，安装调试方便，维护量小于机械行程开关（机械式、微动式、接近式、红外线式）的95%以上，减轻了维修工作人员的劳动强度。
2、该产品芯片组互控技术使捕捉器单元的接点在接通或断开后仍将具有工作状态保持功能（过行程保持功能），其突破性zui大优点是弥补了以前所使用的机械式、微动式、接近式、红外线式行程开关因要安装到位，接点才能接通或断开的不足之处。
3、该产品是无源产品，不需要另外供电源即可工作。同样也是干接点、无降压、无损耗、直接串联到回路中使用，接线方便。
4、该产品具有三同步性，即产品本身所带的LED现实与地控制柜指示灯同步，与控制室计算机窗口指令同步，与本身内部接点接通或断开同步。独特的设计即使产品本身所带的LED灯损坏，其内部接点照常工作。
5、LED显示，方便、直观，可远距离观看设备工作状态。
XCK-J.C抗震行程开关工作原理
应为范围：
接近开关阀位回讯传感器被广泛应用于轧钢、炼焦、造船、矿山及起重、运输等方面作位置控制开关，或取代原有的滑道接触器机械限位开关等，是实现控制信号无接触传输的理想部件。主要用于运动物体位置检测,当运动物体上的磁钢通过时,接近开关输出触点闭合，离开时触点断开。
XCK-J.C抗震行程开关工作原理
使用工作条件：
1.海拔高度不超过2000米；
2.周围空气温度不超过+40℃，不低于-5℃，且24小时内平均值不超过+35℃ ；
3.空气相对湿度湿月的月平均大相对湿度为90%，同时该月的月平均低温度为+25℃；
4.无显著摇动和冲击振动的地方；
5.在无危险的介质中，且介质中足以腐蚀金属和破坏绝缘的气体与尘埃；
6.在没有雨雪侵袭的地方；
7.任意的安装角度。
XCK-J.C抗震行程开关工作原理
总结：
磁控技术生产的公司主打 产品，已通过及阻燃检测，达到要求。该产品主要用于电力、石化、冶金等企业的化学水处理系统(循环水、凝结水、废水车间、酸碱计量间)、除灰系统中的各种新老国产、气动隔膜阀、蝶阀、球阀的位置监测显示；锅炉吹灰、点火、排风、输煤系统中的机械动作监测显示；润滑油液位监测显示；以及机械行业中各类行程开关的更新换代。同时，随着环保工业的发展，该产品在城市垃圾、污水处理中也将得到广泛应用，能有效提高企业自动化管理水平。
公司系列产品从90年代始先后被数百家火力发电厂及冶金、石化、制药、污水处理企业和我国承建的巴基斯坦、伊朗、朝鲜、印度、土耳其等相关项目选用，2000年又被我国秦山核电二期工程选用，在核岛阀门上使用。
