DXZ系列多功能限位开关详细介绍
DXZ系列多功能限位器
产品参数：
环境温度： -40 ~ +55℃ 相对湿度：不大于90% 传动比： 1：13-----1:960
产品：
具有体积小、功能多、精度高、限位可调、通用性强、及维护安装和使用调整方便等特点。
产品概述：
DXZ多功能限位器多用于建筑、港口、矿山等行业的起重、传输机械的空间三坐标的控制和限位。
概述
DXZ系列多功能限位器是我公司引进欧洲技术开发生产，具有结构紧凑、体积小、功能多、精度高、限位可调、通用性强和安装维护及调整方便等特点。它采用可调式的机械记忆结构，性能可靠灵敏度高。可对运动机械实现双向减速(或报警）和限位，同时还可装设同步传感器输出对应的电信号给ZXY型显示仪表，可实现行程的瞬时位置显示（如高度、幅度）
型号的功能，用户根据需要，按以下范例准确提出产品的规格和数量
例1：LLZ-4/7W、DXZ-4/7W
即：限位器的控制回路为4个，传动比1：274，带有传感器
例2：LLZ-6/F(600)、DXZ-6/F(600)
即：限位器控制回路6个、非标，传动比1：600，不带传感器
外形尺寸图
现将其调整方法介绍如下：
1、 拆开多功能限位器的上罩壳（见下图），检查并拧紧2个M3×55螺钉;
2、松开M5螺母;
3、根据需要将被控机构开指定位置(空载),这时控制该机构动作时对应的微动开关瞬时切换。即:调整对应的调整轴(Z)使记忆凸轮(T)压下微动开关(WK)触点;
4、拧紧M5螺母(螺母一定要拧紧，否则将产生记忆紊乱);
5、机构反复空载运行数次，验证记忆位置是否准确(有误时重复上述调整);
6、确认位置符合要求，紧固M5螺母，装上罩壳;
7、 机构正常工作后，应经常核对记忆控制位置是否变动，以便及时修正。
双向拉绳开关 YXYXL-11 防爆双向拉绳开关
kY35M－2
报警器PT -SC2-K_220
G50-3A30JC光电开关
拉绳开关TMHS93Q-2FK
料位控制仪输入输出 W18-2DYSAC220VAC250V
光电开关 ZWF-GDK-E3JM 1
磁开关 KG1010A-5 含外壳 记忆
浮球液位开关XTD-KTA-PS/污水电缆

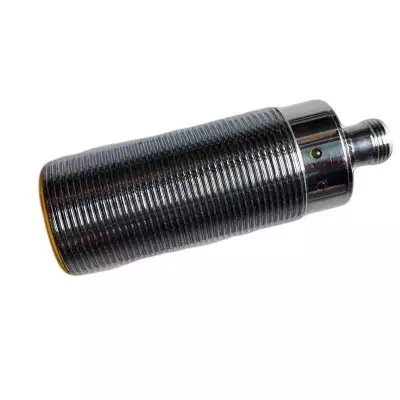

位置开关NPN LR30 BN15 DN0 E2 24VDC
