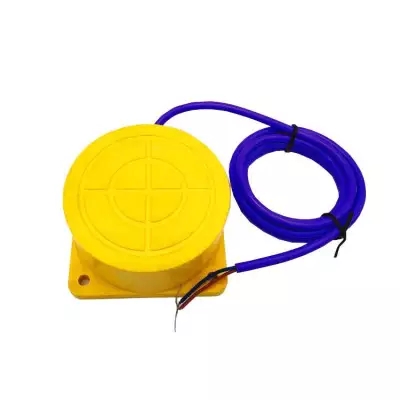

现货限位开关EBS-5100详细介绍

限位开关的作用及接线方法

1、限位开关又称行程开关，限位开关作用是：将机械位移转变成电信号，使电动机的运行状态得以改变，从而控制机械动作或用作程序控制。

限位开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和电机。

2、接线方法：

将限位开关串接在接触器启动回路。

NC代表常闭，NO代表常开，C为公共端吧。7 8号端子接电源，主要为限位开关提供电力。一般限位开关有2组开关。1 2 3是为常开开关，4 5 6端子是为常闭开关，根据用户自己的需要来选择常开还是常闭。

限位开关的工作原理和用途

行程限位开关又称限位开关,用于控制机械设备的行程及限位保护。在实际生产中,将行程限位开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,行程限位开关的触点动作,实现电路的切换。因此,行程限位开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似。行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。在电梯的控制电路中,还利用行程限位开关来控制开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护。行程限位开关按其结构可分为直动式、滚轮式、微动式和组合式。（1）直动式行程限位开关其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0．4m／min的场所。直动式行程限位开关组成1-推杆2-弹簧3-动断触点4-动合触点

（2）滚轮式行程限位开关其结构原理,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。滚轮式行程限位开关组成1-滚轮2-上转臂3、5、11-弹簧4-套架6-滑轮7-压板8、9-触点10-横板滚轮式行程限位开关又分为单滚轮自动复位和双滚轮（羊角式）非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。

（3）微动开关式行程限位开关的组成：常用的有LXW-11系列产品1.推杆2.弹簧3.压缩弹簧4.动断触点5.动合触点限位开关限位开关是用以限定机械设备的运动限位置的电气开关。这种开关有接触式的和非接触式的。接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装限位置的挡块，或者是相反安装位置。当行程开关的机械触头碰上挡块时，切断了（或改变了）控制电路，机械停止运行或改变运行。由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。非接触式的形式很多，常见的有干簧管、光电式、感应式等，这几种形式在电梯中都能够见到。当然还有更多的形
