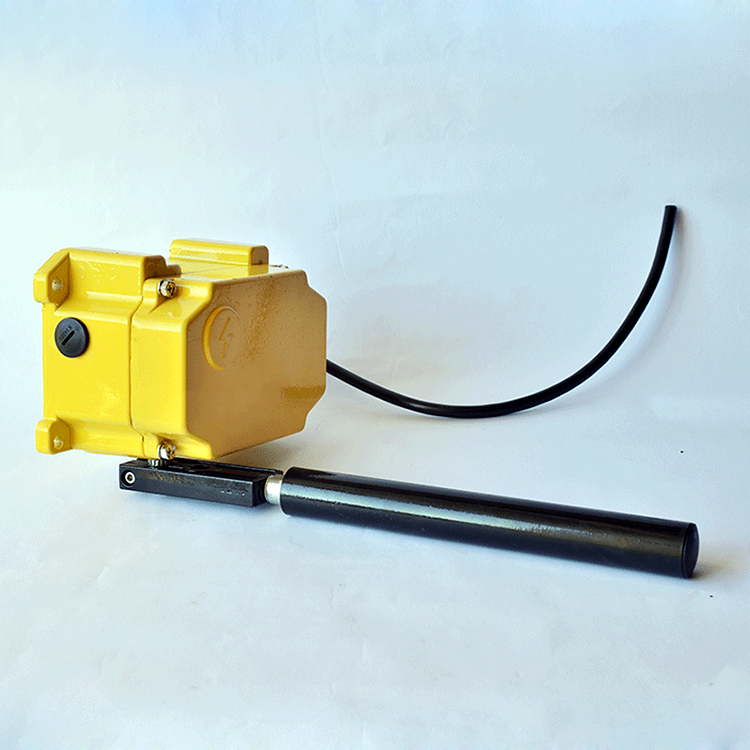

KG1007A跑偏开关简介：

跑偏开关用于检测胶带机胶带的跑偏量和扭出程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料胶落。是实现自动报警和停机的一种保护性开关。技术参数使用温度-40℃~+60℃工作压力80~110kpa电器寿命开关动作10万次

跑偏开关用途：

跑偏开关FPKG-A00用于胶带运输机现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大。 本机由于安装方便，开关运行可靠，在胶带运输机现场得到广泛的应用。

广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的常规皮带输送机、地下索道支撑皮带输送机、轮船装卸系统、堆垛/取料输送机、倾斜和梭式输送机、起重机、挖掘机、起重臂限位、裙边给料机等各类输送机。重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。

跑偏开关功能：

当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发生一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于警告或停机，胶带机复位正常运行，立棍自动复位。

KG1007A跑偏开关技术指标

防爆型式：矿用本质安全型EXibI；

外壳防护等级：IP65

触点容量： AC380V、DC220V  5A（煤矿井下使用时须和本安电路连接）

探杆动作转动最大角度：大于70°，双向转动

触点动作时探杆转动角度：20°±3o（一级）、35°±3o（二级）

特点为：

a. 体积小、重量轻、密封性能好、维护方便；

b. 触点动作后还留有较大的探杆转动缓冲角，使其本身不易损坏；

c. 探杆具有纵向防冲击性能；

d. 探杆上装有尼龙滚动护套，当探杆和胶带摩擦时起保护作用；

e．采用出线口形式，结构简单、可靠。

KG1007A跑偏开关安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

KG1007A跑偏开关工作原理

胶带正常运行时，跑偏开关的探杆与胶带基本垂直。当胶带跑偏时，胶带碰到跑偏开关的探杆，并带动探杆轴旋转，当探杆偏转到动作角度时，使其内部的行程开关动作，发出跑偏信号。

注意事项

a. 煤矿井下使用时必须与本质安全型电路连接；

b. 该跑偏开关探杆只可向顺时针方向（图1中的箭头方向）转动，故安装跑偏开关时，必须保证胶带跑偏时探杆的旋转方向按顺时针方向转动。

选型注意事项

1、尽量选择二或多跑偏开关，可以检测皮带不同的跑偏程度，为控制系统提供更多的信息。

2、优先选择开关本体带动作记忆及动作状态指示的产品。由于皮带输送机是动态运转的，具备此功能，可以便于确定皮带发生跑偏的具体位置、分析跑偏原因，也便于设备调试和维护。

3、有条件可以选择非接触式跑偏开关。非接触式跑偏开关使光电接近开关滚轮检测皮带是否跑偏。其优点是寿命长、易于维护，缺点是昂贵。
