随着工业技术的发展，电力负荷中的非线性负载（像直流电机和变频器等）逐步增加，其产生的谐波也就越来越大，功率因数低，因此用传统的无功补偿方式已经不能解决问题了。如果按传统的方式投切电容，补偿回路与系统产生谐振，从而使谐波放大。在投入了大量的补偿电容后，表面上是提高了功率因素，但同时谐波电流，尤其是对5次谐波电流的放大是非常惊人的，这对用电器，即电动机和变压器以及计算机控制系统等是非常不利的。
对于高谐波的电力网络，用传统的无功补偿方式时连补偿回路都无法投入，必须要大量的滤波器才能滤除除谐波，或采用有源滤波器才能符合国家标准规定。而对于一般的谐波含量较高的环境，可以采用6%或12%串联电抗器来抑制并少量的滤除谐波来解决补偿电容的投入问题。但由于其投入成本高（一般每回路要增加千元以上）。

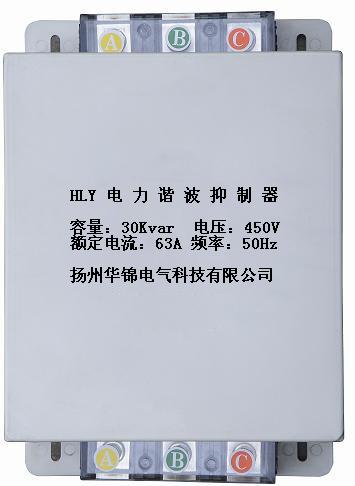

本公司结合国内的电网情况，采用特殊材料做成，不产生磁泄露，也不会产生磁饱和，成功开发了低阻抗抑制谐波器，能够抑制谐波电流，使得补偿电容器能平安地投入，并能抑制合闸涌流，同时破坏补偿电容器与系统的谐振，确保系统安全运行。防止投切电容时产生的“投切震荡”以及投入电容后对系统中的谐波放大。而所用成本只相当于6%电抗器的40%左右，体积也只有6%电抗器的五分之一左右，可以说几乎不占空间。
型号说明
技术参数：
对于高谐波的电力网络，用传统的无功补偿方式时连补偿回路都无法投入，必须要大量的滤波器才能滤除除谐波，或采用有源滤波器才能符合国家标准规定。而对于一般的谐波含量较高的环境，可以采用6%或12%串联电抗器来抑制并少量的滤除谐波来解决补偿电容的投入问题。但由于其投入成本高（一般每回路要增加千元以上）。
本公司结合国内的电网情况，采用特殊材料做成，不产生磁泄露，也不会产生磁饱和，成功开发了低阻抗抑制谐波器，能够抑制谐波电流，使得补偿电容器能平安地投入，并能抑制合闸涌流，同时破坏补偿电容器与系统的谐振，确保系统安全运行。防止投切电容时产生的“投切震荡”以及投入电容后对系统中的谐波放大。而所用成本只相当于6%电抗器的40%左右，体积也只有6%电抗器的五分之一左右，可以说几乎不占空间。
型号说明
技术参数：
|
允许谐波电流
|
≯1.41 Ie
|
|
耐过载能力
|
30Ie × Is
|
|
过电压能力
|
2Ue
|
|
温升
|
1.2Ie≯85 ℃
|
|
工作环境温度
|
≯40 ℃
|
|
容量允差
|
-5%～5%
|
常用规格型号：（其它规格均可定做）
|
型号
|
HLY-15/0.45-3
|
HLY-20/0.45-3
|
HLY-30/0.45-3
|
HLY-40/0.45-3
|
HLY-15/0.25-3
|
HLY-30/0.25-3
|
|
配套电容容量
|
15Kvar/0.45KV
|
20Kvar/0.45KV
|
30Kvar/0.45KV
|
40Kvar/0.45KV
|
15Kvar/0.25KV
|
30Kvar/0.25KV
|
|
额定工作电流
|
32A
|
50A
|
63A
|
80A
|
32A
|
63A
|
|
系统频率
|
50HZ
|
50HZ
|
50HZ
|
50HZ
|
50HZ
|
50HZ
|
使用说明：
1，使用条件：柜内使用，环境温度-40～60℃，湿度小于85%，海拔高度2000m以下；
2，本产品采用两端端子接线，产品接线时L1、L2、L3端子接接触器或复合（动态可控硅）开关出线端，T1、T2、T3端子接电容器端子。
3，安装接线时必须小心谨慎,防止产品跌落，以免损坏内部元件，影响使用性能。
2，本产品采用两端端子接线，产品接线时L1、L2、L3端子接接触器或复合（动态可控硅）开关出线端，T1、T2、T3端子接电容器端子。
3，安装接线时必须小心谨慎,防止产品跌落，以免损坏内部元件，影响使用性能。
4，用户在安装时，请尽量将本产品直立安装，进线和出线不要接错，固定脚M6的螺丝把产品安装牢固。
5，用户接线必须选用相应导线及端子的截面积，以防接线端子发热,影响电路正常工作。接线时，要把接线螺丝拧紧。
5，用户接线必须选用相应导线及端子的截面积，以防接线端子发热,影响电路正常工作。接线时，要把接线螺丝拧紧。
接线方式
订货须知
用户订购时应注明电压等级，容量，相数，以及配套电容器的容量、额定电压，交货期以及其他特殊要求。
用户订购时应注明电压等级，容量，相数，以及配套电容器的容量、额定电压，交货期以及其他特殊要求。
同时为客户提供技术支持，包括做方案、出图纸，调试等、欢迎来电咨询。联系电话0514-88238179，15152717508华先生。
