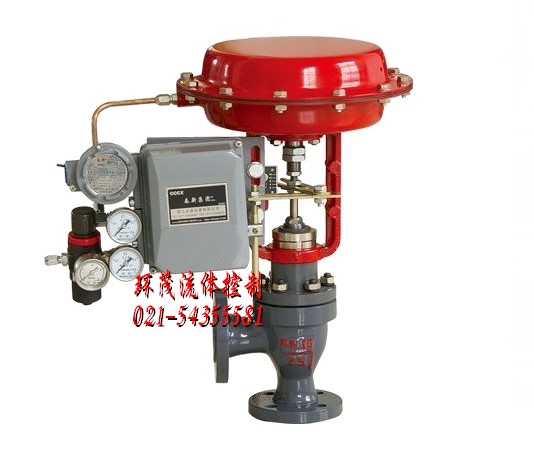

气动薄膜角形调节阀与气动或电动（配用电气转换器）调节仪表配合，用于化工、石油、电站、冶金、轻工等工业部门生产过程的自动调节和远程控制。其进口、出口两管道成直角形，该阀流路简单，阻力小，适用于高粘度、含有悬浮物和颗粒状物质流体的调节，具有自清洗能力，可以避免结焦、粘结、堵塞等。
□结构原理
它由气动薄膜执行机构和角形阀组成。阀芯为单导向结构，气关、气开式阀分别采用正、反作用执行机构来实现。
原理：气动角形阀的动作是由调节器来的信号压力，输入气动薄膜执行机构的气室中，产生推力，通过连接杆件推动阀芯，产生相应的位移，阀芯位置的变化使阀的流通截面积变化，从而调节介质的流量或其他工艺参数。
技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量系数KV |
1.6 2.5 4.0 6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
流量特性 |
直线；等百分比 |
||||||||||||
|
配用执行机构 |
ZMA/B-2 |
ZMA/B-3 |
ZMA/B-4 |
ZMA/B-5 |
|||||||||
|
公称压力PN（MPa） |
6.4 |
||||||||||||
|
信号压力KPa |
标准信号：20~100；其它信号：40~200；20~60；60~100 |
||||||||||||
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
||||||||
|
工作介质温度 |
铸铁：-20~200℃ 铸不锈钢：-60~250℃（热片型为-60~450℃） 铸钢：-40~250℃（热片型为-40~450℃） |
||||||||||||
|
膜 片 单 位 有 效 面 积 推 力 （kpa） |
20 |
允 许 最 大 压 差 △P （Mpa） |
5.3 3.7 2.3 1.3 |
1.2 |
0.74 |
0.47 |
0.3 |
0.28 |
0.18 |
0.12 |
0.12 |
0.08 |
0.04 |
|
40 |
12.9 9.0 5.7 3.2 |
2.9 |
1.7 |
1.1 |
0.73 |
0.66 |
0.43 |
0.28 |
0.28 |
0.19 |
0.11 |
||
