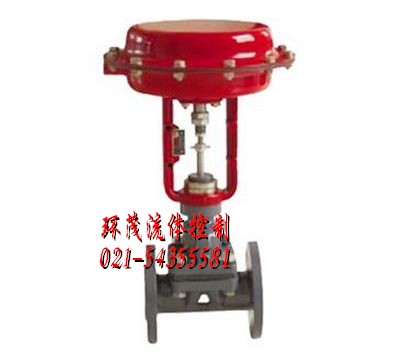

气动活塞式隔膜调节阀(简称气动隔膜阀)，采用隔膜与阀体间"山"形凸出面进行密封，与外界隔离(无填料函)，阀体流路简单、平滑、可覆盖防腐层，特别适用于要求耐腐蚀、剧毒场合。
主要技术参数]
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
无衬里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有衬里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1021 |
|
|
额定行程L(mm) |
8 |
1 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
|
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
||||||||
|
活塞直径(mm) |
100 |
125 |
160 |
250 |
||||||||
|
作用方式 |
气开式(K)；气关式(B) |
|||||||||||
|
公称压力PN(Mpa) |
0.6 1.0 |
|||||||||||
|
固有流量特性 |
近似等百分比 |
|||||||||||
|
工作温度t(℃) |
≤150 |
|||||||||||
|
信号范围Pr(Kpa) |
20～100、40～200、20～60、60～100、80～240、400～600 |
|||||||||||
|
气源压力Ps(Mpa) |
0.14～0.6 |
|||||||||||
|
法兰尺寸、型式 |
PN6、PN10GB9113-88凸式 |
|||||||||||
|
结构长度 |
按GB12221-89标准 |
|||||||||||
|
薄膜执行机构气信号接口 |
内螺纹M16 × 1.5 |
|||||||||||
|
活塞式执行机构气信号接口 |
内螺纹M10 × 1 |
|||||||||||
