一、用途与性能

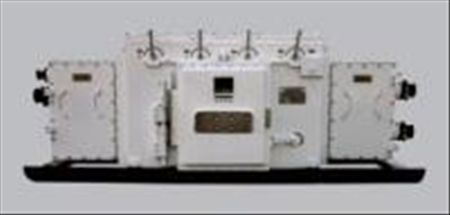

QJZ-4X400/1140(660)A型多功能真空组合开关，适合于煤矿井下，在交流50HZ,电压1140V或660V供电线路中，可对四台三相交流感应电动机或二台交流双绕组双速电动机的 起动、停止、反转及双速切换进行控制，并能对电动机及供电线路进行保护。
二、 产品特点
1、 容量大：四个回路总电流达1600A.
2、 四回路之间可以任意组合各种逻辑控制方式，通过液晶中文“菜单”进行人机“对话”，实现单机、双速、双速双机、顺控、联控、混控等功能。
3、 使用智能化综合保护器与控制单元，具备智能开关的如下特性：
A、液晶汉显，中文界面，实时显示三相电流，系统电压及各种故障显示，并具备故障查询功能。
B、在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能；实现各种参数的整定。
C、具有计算机通讯接口，可远距离传输开关状态、电流、电压。实现计算机井上、井下联网。
4、采用快开门结构及析页芯板，井下维修方便。
三、技术参数
|
额定电流（A） |
4×400 |
电寿命AC4（万次） |
6 |
||
|
额定电压（V） |
1140 |
660 |
极限分析能力（A） |
4500(3次) |
|
|
hcosf=0.75时控制单台电动机的功率范围（KW） |
（60~590）×4 |
（35~340）×4 |
引入电缆装置（mm） |
电力线路 f30~f73 |
控制线路 f10~f33 |
