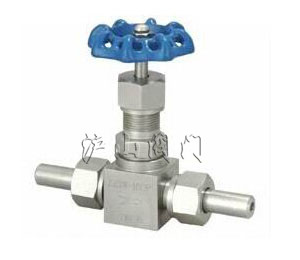

产品名称：	J21W外螺纹针型阀	产品型号：	J21W
驱动方式：	手动	连接形式：	外螺纹
适用介质：	水、蒸汽、油品	密封材料：	不锈钢、碳钢
压力范围：	32.0MPa	公称通径：	DN6-DN25
常用材质：	铸钢，不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖J21W外螺纹针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J21W外螺纹针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

　J21W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。

        城建、化工、冶金、石油、制药、食品、饮料、环保。

1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

实验项目	压力值
公称压力	32
壳体实验	48
密封试验	35.2
气压试验	19.2
适用温度	≤425℃
适用介质	水、蒸汽、油品等

型号	阀体	接头	阀杆	螺帽	填料
J21W-320	20#	20#	2Cr13	20#	柔性石墨
J21W-320P	SS304	SS304	SS304	SS304

规格	M	Ф	L1	L	H	Do	重量（kg）
DN6	M20×1.5	φ14×4	66	140	96	63	0.85
DN10	M24×4.5	φ18×4	78	160	115	78	1.1
DN15	M30×1.5	φ22×4	94	180	122	100	2.0
DN20	M36×1.5	φ28×4	108	220	156	110	3.5
DN25	M39×1.5	φ33×4	110	230	170	140	4.3
