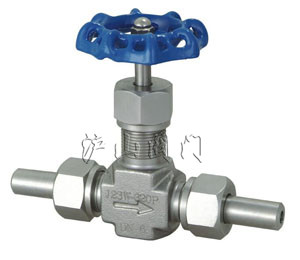

J23W外螺纹针型阀
|
| |
 |
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323 |
|
|
|
|
产品名称：
|
J23W外螺纹针型阀 |
产品型号：
|
J23W |
|
驱动方式：
|
手动
|
连接形式：
|
外螺纹
|
|
适用介质：
|
水、蒸汽、油品
|
密封材料：
|
碳钢、不锈钢
|
|
压力范围：
|
2.5～42.0MPa
|
公称通径：
|
DN6-DN25
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
沪山阀门制造（上海）有限公司是国内著名〖J23W外螺纹针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J23W外螺纹针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、J23W外螺纹针型阀概述
J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
1、外螺纹针型阀设计制造
GB/T 12224-1989 JB/T 7747-1995
2、外螺纹针型阀连接形式：
对焊式管接头
3、外螺纹针型阀结构特征：
锥面密封；浮动阀瓣
4、外螺纹针型阀阀门检验和试验：
GB/T 13927-1992
5、外螺纹针型阀材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
二、外螺纹针型阀产品型号
J23W 公称通径：DN6-DN25 材质：碳钢、不锈钢 压力：PN2.5-PN4.0 适用介质：液化石油气、酸、水、蒸汽、油品等.
三、J23W外螺纹针型阀主要零部件材料
|
零件名称
|
阀杆，阀盖 |
阀杆，阀瓣 |
填料 |
|
J21 /3W-16P
|
铬镍不锈钢
|
铬镍不锈钢
|
聚四氟乙稀，柔性石墨
|
|
J21 /3W-160、J2W1 3-40
|
优质碳钢
|
铬不锈钢
|
四、J23W外螺纹针型阀主要性能规范
|
型号
Type
|
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
| 壳体 Shell |
密封(液)Seal |
密封(气)Seal |
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540OC
|
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
|
J23W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425 OC
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
|
J23W-420P
|
42.0
|
63.0
|
46.2
|
0.6
|
42.0
|
五、J23W外螺纹针型阀主要外形及连接尺寸
|
| J23W外螺纹针型阀结构图 |
|
|
公称直径DN（mm）
|
尺寸 Dimension |
重量(kg)Weight |
| Do |
D1 |
D2 |
L |
H1 |
H2 |
M |
|
6
|
65
|
14
|
6
|
140
|
96
|
106
|
20×1.5
|
0.9
|
|
10
|
80
|
18
|
10
|
160
|
115
|
125
|
24×1.5
|
1.18
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
220
|
156
|
166
|
30×2
|
3.5
|
|
25
|
140
|
33
|
22
|
230
|
169
|
180
|
39×2
|
4.3
|
|
