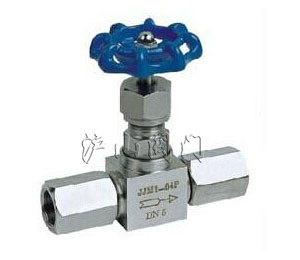

JJM1型针型阀
|
| |
 |
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323 |
|
|
|
|
产品名称：
|
JJM1型针型阀 |
产品型号：
|
JJM1 |
|
驱动方式：
|
手动
|
连接形式：
|
法兰
|
|
适用介质：
|
液化石油气、水、蒸汽
|
密封材料：
|
不锈钢
|
|
压力范围：
|
16.0MPa
|
公称通径：
|
DN5
|
|
常用材质：
|
铸钢，不锈钢
|
技术咨询：
|
021-31007323
|
沪山阀门制造（上海）有限公司是国内著名〖JJM1型针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖JJM1型针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、JJM1型针型阀介绍
JJM1型针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.角式针型阀与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
二、JJM1型针型阀主要零部件材料：
|
零件名称
|
阀体、阀盖、 螺栓 |
阀杆、阀瓣、 密封圈 |
填料 |
垫片 |
手柄 |
|
JJM1-160-DN5
|
铬镍不锈钢
|
不锈钢
|
聚四氟乙稀、 柔性石墨
|
橡胶石棉板
|
优质碳钢
|
三、JJM1型针型阀主要性能规范：
|
型号
|
公称压力(MPa) |
试验压力PS(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
| 壳体 |
密封（液 |
密封（气） |
|
JJM1-160-DN5
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油气水、油品等
|
|
C≤425℃
|
四、JJM1型针型阀主要外形及连接尺寸：
|
| JJM1型针型阀结构图 |
|
|
型号
|
公称直径DN(mm) |
尺寸 |
重量(Kg) |
| L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 |
|
JJM1-160
|
5
|
116
|
65
|
85
|
98
|
105
|
40
|
M20×1.5左
|
M20×1.5
|
1.0
|
|
