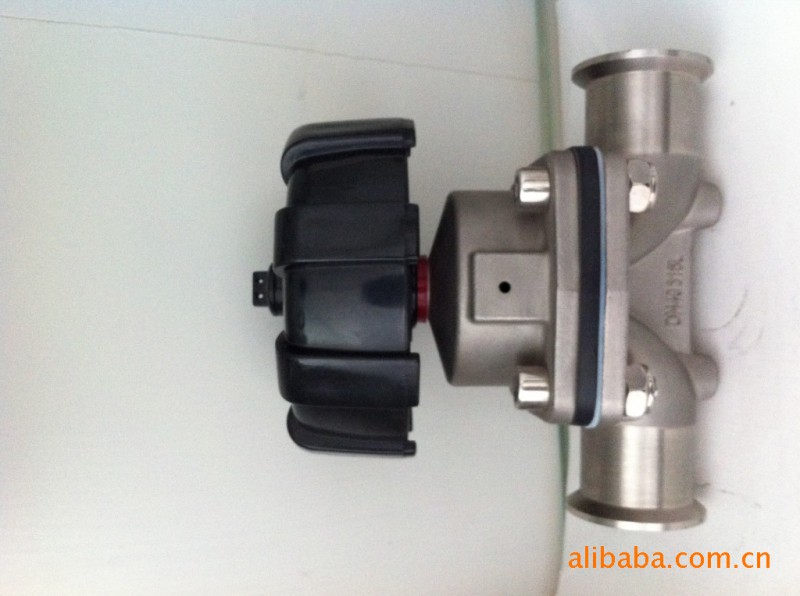

真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即 一端焊接，另一端插入〕。阀门适用的工作介质为空气及非腐蚀性气体。
特点：
结构紧凑、简单、体积小、外形美观；
开关有导向、运动平稳；
关闭力矩小、寿命长,≥3万次；
膜片压紧可自动调整，受压均匀， 密封可靠；
膜片装入阀芯采用推入式，更换方便；
用途：应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
主要技术性能
|
阀门漏率：Valve Leak Rate
|
≤1.3×10-4Pa.L/S.
|
|
适用温度：Applicable Temperature
|
-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶)
|
|
适用范围：Applicability
|
|
|
连接型式 Loose Flange
|
使用压力范围(Pa)
|
|
活套法兰(GB6070、JB919)
|
0.6×106～1.3×10-4
|
|
焊接法兰(GB6070、JB919)
|
1.6×106～1.3×10-4
|
|
快卸法兰(GB4982)
|
0.1×106～1.3×10-4
|
|
螺纹连接 Threaded Connection
|
1.6×106～1.3×10-4
|
主要零件材料
阀体、阀板、阀杆：不锈钢
隔膜：硅橡胶、氟橡胶
