小方形接近开关FSN02-N2详细介绍

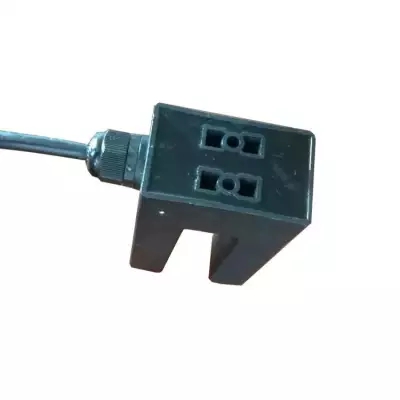

卓信小方形接近开关FSN02-N2

产品说明：

接近开关按其外型形状可分为圆柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少生产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。

卓信小方形接近开关FSN02-N2

接线说明：

接近开关接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

卓信小方形接近开关FSN02-N2

特点：

1：方形外壳结构，贴面安装，

2：电源性保护(直流)有输出短路保护。

3：突波吸收回路(交流)，有效防止突波损坏

4：结构坚固，适用各种环境。

主要用途：

接近开关在hangkong，hangtian技术以及工业生产中都有广泛的应用。在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。在anquan防盗方面，如资料档案、财会、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。在测量技术中，如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大量的接近开关。

卓信小方形接近开关FSN02-N2

卓信公司部分产品：

FSN02-P2

FSN02-B

FSN02-B2

FSND02-N

FSND02-N2

FSND02-P

FSND02-P2

FSND02-B

FSND02-B2
