D-Z73反应时间快气缸磁性开关详细介绍

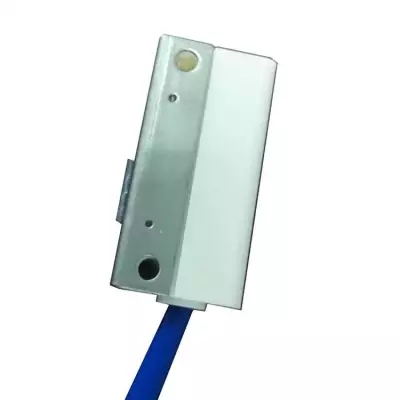

卓信D-Z73反应时间快气缸磁性开关

工作原理

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸，但缸筒bixu是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个yongjiu磁铁（橡胶磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根huangpian被磁化而相互吸引，触点闭合；当磁环移开开关后，huangpian失磁，触点断开。出点闭合或断开时发出电xin号（或使电xin号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。

卓信D-Z73反应时间快气缸磁性开关

作用

1、气缸的磁性开关主要是作为位置信号提供给kongzhiqi，kongzhiqi检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

2、磁性开关的信号可以直接输出到TPC8-8TD表格程序kongzhiqi的输入端，实现上述功能，还可以通过kongzhiqi的判断间接实现到位baojing、未到位baojing、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。

3、如果不使用磁性开关，通过kongzhiqi内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此bixu设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以youxiao地提高被控设备的工作效率。

卓信D-Z73反应时间快气缸磁性开关

安装方法

1）用钢带固定

2）固定在导轨上

3）卡固在拉杆上

4）直接安装

安装位置

磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*高灵敏度位置。磁性开关应固定在这个*高灵敏度位置。

当要将开关安装在行程末端时，为保证开关安装在*高灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。

卓信D-Z73反应时间快气缸磁性开关

卓信公司部分产品：

SR101、SR201、SR301、SR401、SR-101、SR-201、SR-301、SR-401、CS1-B1、CS1-B2、CS1-B3、CS1-B4、CS1-B5、CS1-B6、CS1-B7、CS1-B8、CS1-A、CS1-S、CS1-G、CS1-D、CS1-H、CS1-E、CS1-M、CS1-G、CS1-J、CS1-T、CS1-U、CS1-F、YG-1、YG-2、AL-21R、AL-20R、AL-72R，
