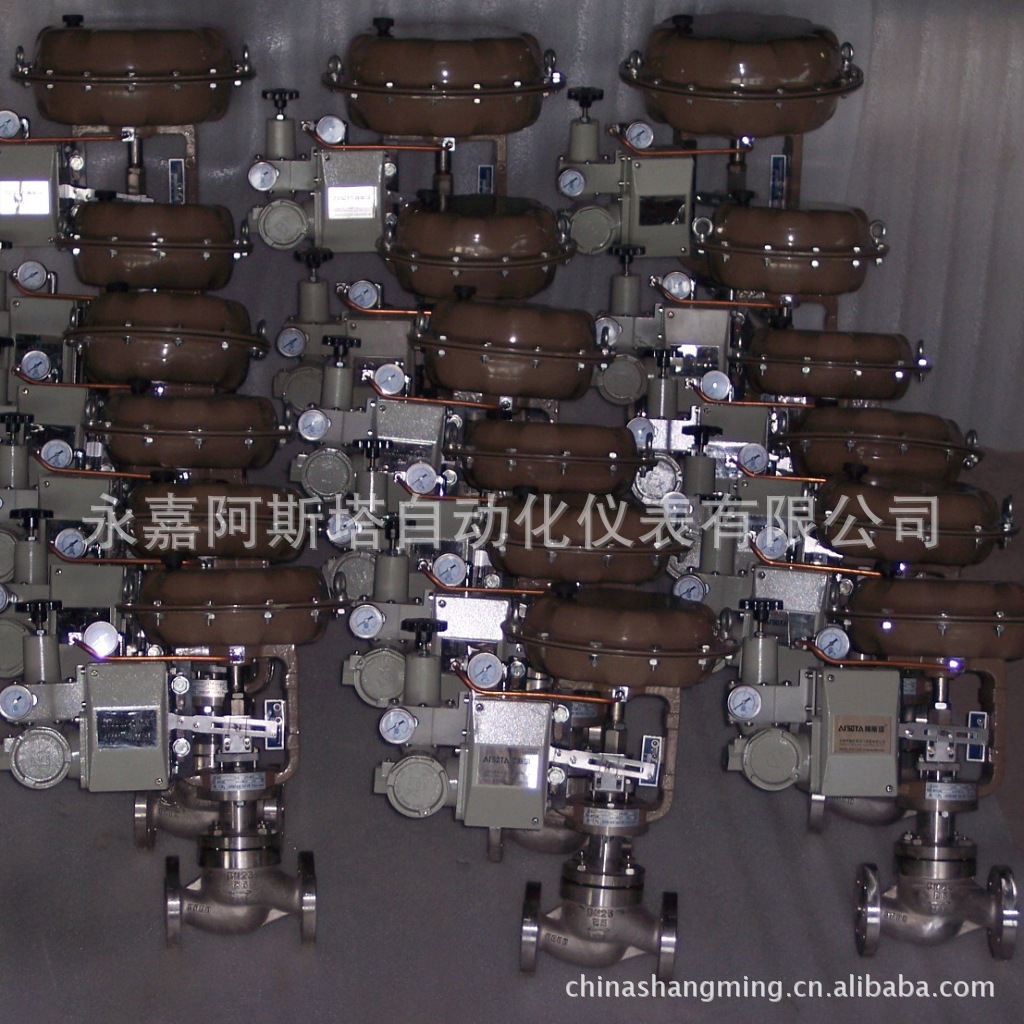

波纹管调节阀是一种压力平衡式的调节阀，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大、可调范围广。上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管一填料双重密封结构，安全可靠性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。调节阀配用多弹簧式薄膜执行机构，其结构紧凑，输出力大。泄漏量：金属阀座：符合标准ANSIBl6.104Ⅵ级，小于额定的Cv的0.5℅；聚四氟乙烯阀座：标准符合ANSIBl6.104VI级，小于额定Cv的10-7回差：5℅(不带定位器)；3℅(带定位器)线性：±11℅(不带定位器)；±3℅(带定位器)备注：采用标准的V型聚四氟乙烯填料。

技术参数

阀体

阀体形式 直通铸造球型阀

公称通径  DN25～300mm

公称压力  PN 1.6、2.5、4.0、6.4MPa

法兰标准  GB/T9113、 JB/T79

连接形式  法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式 标准型–17～230℃、高温型+230～450℃、低温型–60～–196℃、波纹管密封型-40～350℃

压盖型式  螺栓压紧式

密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式 单座柱塞型、笼式导向型、套筒平衡式阀芯

流量特性 线性、等百分比

执行机构及附件、作用形式

执行器型式 ZHA/B多弹簧簿膜执行机构

执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56

有效面积(cm2) 350 350 560 900 1400

行程(mm) 10、16 25 40 40、60 100

弹簧范围(KPa) 20～100（标准）、20-60、60-100、40-200、80-240

膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力 140～400千帕

气源接口 RC1/4″

环境温度 ―30～70℃

可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
