功能与原理

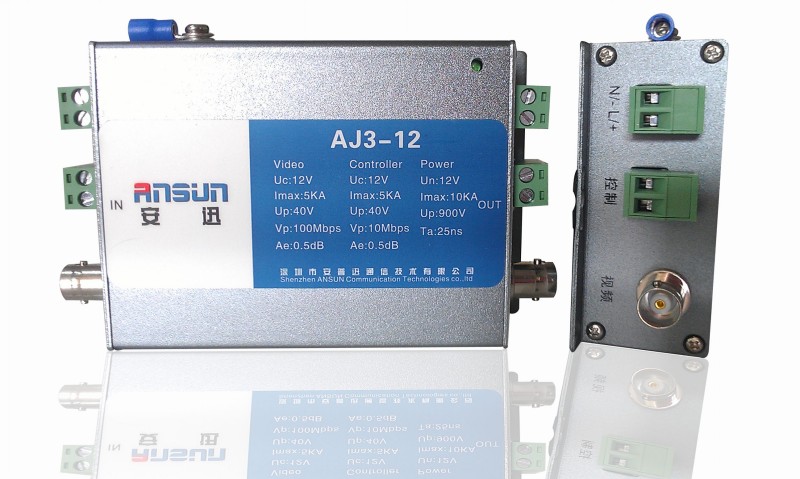

  AJ3-*型监控系统三合一防雷器是由电源防雷器、视频信号防雷器、控制信号防雷器三部份集成的浪涌保护器，用于保护对电磁干扰敏感的监控系统，使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。常用于监控系统前端带云台摄像球机的防雷保护。

性能特点

·采用摄像机电源、云台控制、视频线综合多级保护电路；

·核心部件选用国际名牌产品，性能优异；

·通流容量大,插损小、传输性能优越、无漏流；

·残压水平低，防护效果好；

·反应迅速、性能稳定、工作可靠；

·体积小，安装、使用方便、无须维护。

主要技术参数

产品接线图



安装、接线

·防雷器串接在被保护设备与线路通道之间；

·防雷器输出端（OUT）接被保护设备，离被保护设备越近越好，切勿接反；

·安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生；

·将防雷器接地线与防雷系统接地排可靠连接，地线力求短、粗、直，以尽量缩短雷电流路径；

·安装接线完毕，检查接线正确牢固后，接通电源即可投入使用。

使用、维护

· 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。

· 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常， 则说明防雷器已经损坏，必须立即更换。
