本系列强力电控永磁吸盘具有两大类型产品：



⊙标准型强力电控永磁吸盘适用于表面质量较好的导磁工件进行切削加工的装夹，进行粗、精加工。



⊙强磁型强力电控永磁吸盘适用于表面质量较差，以及导磁性能较弱的材料进行切削加工的装夹，进行粗加工，本系列与标准型外形尺寸一致，只是高度由56mm调整为71mm。可采用自适应过磁块直接对毛坯件进行加工。   吸力强大、均匀

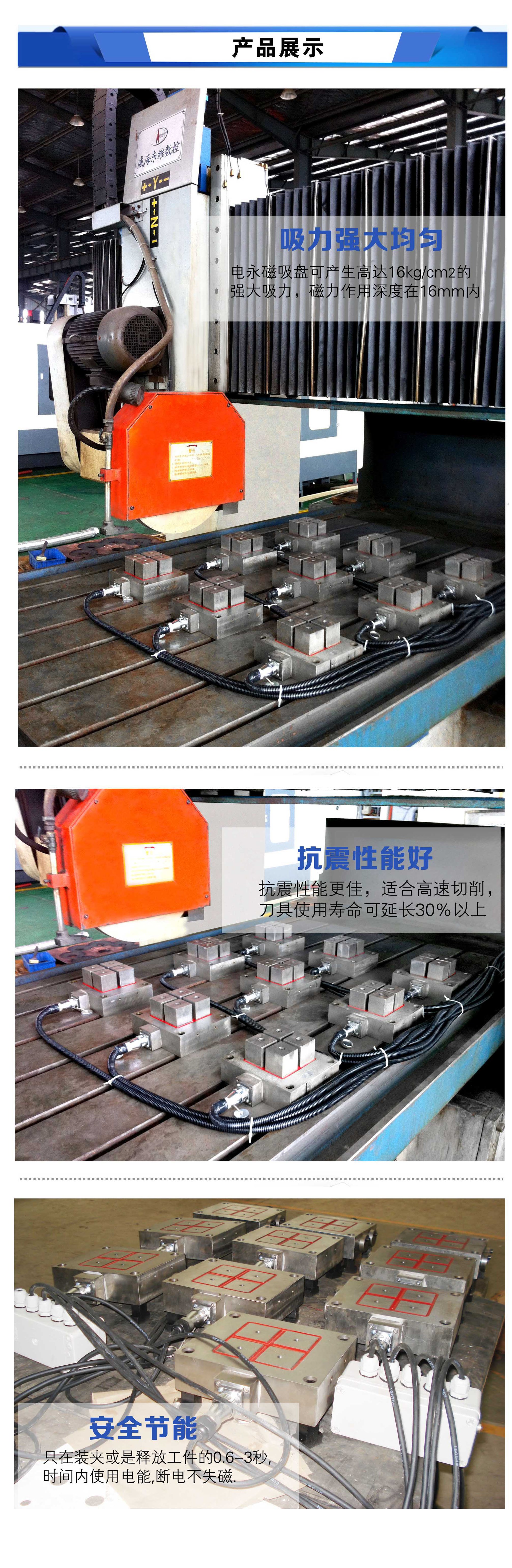

电永磁吸盘可产生高达16kg/cm²的强大吸力，不随时间的延长而衰减；磁力线均匀分布于模具与吸盘的全部接触面积内，磁力作用深度在16mm内，磁力线不会穿透被加工件表面，不会磁化刀具及机床主轴，不影响加工的精度和排屑。

   安全、节能

电永磁吸盘只在装夹或是释放工件的0.6-3秒时间内使用电能，夹持状态下依靠永磁力吸附工件，磁盘处于完全不带电运行状态，避免了在突然断电或连接电缆损坏时出现工件移动、脱落的危险。与普通电磁吸盘相比，电永磁吸盘节能95%以上，运营成本几乎为零。

操作简单、快捷

简单一个按钮，0.6-3秒的时间内即可独立完成工件的夹持或释放，一次装夹完全实现5面加工，释放工件时自动退磁，中低碳钢材料达到零剩磁，无需使用退磁装置。

抗震性能好、精度高

工件与电永磁磁盘或导磁块的所有接触点均是支撑点和夹持点，夹持更稳定，刚性更好，抗震性能更佳，适合高速切削，刀具使用寿命可延长30%以上；在自动调平导磁块的作用下，不会使工件产生内应力及夹压变形，加工完成后，工件不会反弹变形，多面加工无需重复装夹，精度更高。

节省空间

不需给电永磁夹具系统留有空间，工件尺寸可以等于或是大于机床工作台面。

免维护、环保

电永磁吸盘耐腐蚀、耐机械撞击、磁吸盘内无活动部件、无发热现象、无易损易耗件，无需维护，且整套系统无任何泄漏，无污染。







标准型号规格参数表（可根据客户需要定制）

7070棋格通用及强磁型 （单个磁极吸力不低于685公斤）



参数 型号	磁极 个数	总吸力 （≤KN）	外形尺寸（mm）				质量（kg）		配套控制器
			A	B	H (标准型)	H  (强磁型)	M1 （标准型）	M2 （强磁型）	标准型	强磁型
DYCX-2222P70	4	27	220	220	56	71			HEPC1-38050	HEPC1-38050



 电永磁吸盘配套控制器



电永磁控制器以单片机为控制核心部件。以简洁、可靠为设计理念，采用了超耐压的大功率输出器件，可靠的硬件保护和低微的功耗设计，保证了系统可以安全、可靠的长时间运行。

操作简便：按下充磁按钮，瞬间自动吸起物料；按下退磁按钮，自动退磁处理；充退磁简单方便、快速。





















































【特别说明】

 1、因各家产品定制规格不同，产品大小形状各有差异，实际以实物为准。

 2、因型号规格不同，市场也经常波动，实际价格以电话沟通为准。



【温馨提示】

我公司电永磁产品系列众多，针对性较强，请您参考选型指南对照选型。首先确定使用场合及功用，选择不同类别的产品。用于起吊和搬运的请使用起重电永磁铁；用于机械加工中的定位及工件装夹（包括焊接定位等）的请选用电永磁吸盘（亦称磁装夹用电永磁铁）。起吊用电永磁铁均按不同气隙列出吸力曲线，并标出了设计工作气隙对应吸力，请根据被吸物实际情况和计算说明酌情选型。
