山东智林板式换热器，全焊接换热器，强化湍流，换热器厂家

产品价格￥99999999.99元/件

产品品牌山东智林

最小起订≥1 件

供货总量100 件

发货期限自买家付款之日起 10 天内发货

浏览次数51

更新日期2023-12-13 10:17

诚信档案

山东智林环保科技有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：5.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码山东智林环保科技有限公司

进入店铺公司介绍公司地址产品信息

企业名片在线询价

企业名片

山东智林环保科技有限公司

联系人：程涛(先生) 销售经理

联系手机：

联系固话：

联系地址：济南市长清区归德街道220国道路6008号

【友情提示】：来电请说明在商一网看到我们的，谢谢！

商品信息

基本参数

品牌：	山东智林
所在地：	山东济南市
起订：	≥1 件
供货总量：	100 件
有效期至：	长期有效
换热面积：	1-1000㎡
单片面积：	0.13-5.35
换热面积：	20000平方

详细说明

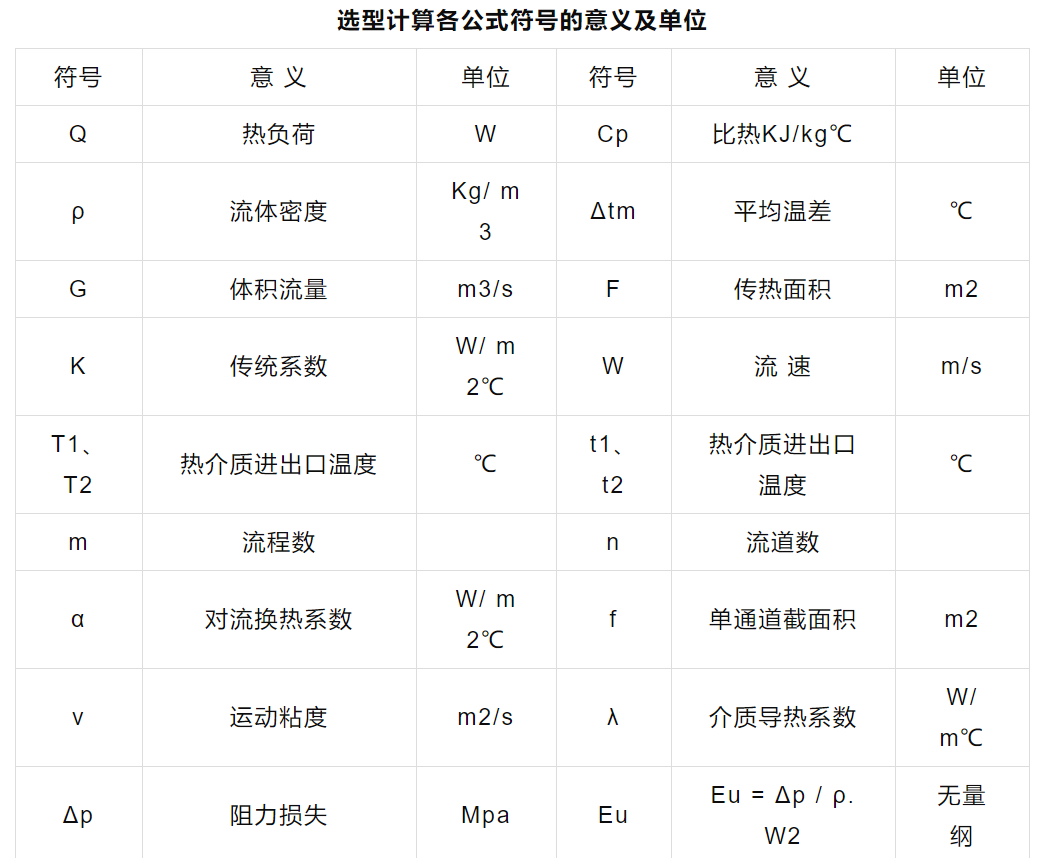

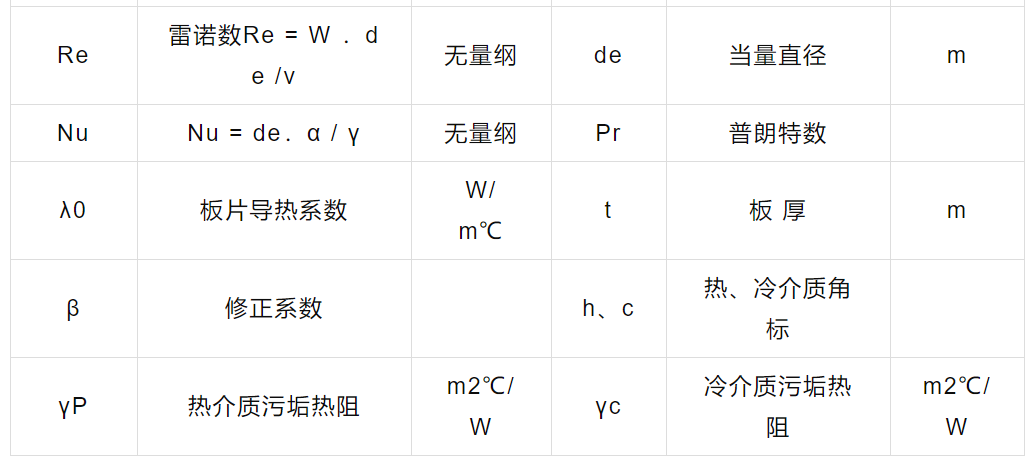

板式换热器选型计算的方法及公式

现今板式换热器选型计算一般都采用软件选型。常规手算方法和公式如下：

(1) 求热负荷Q

Q=G．ρ．ＣP．Δt

(2) 求冷热流体进出口温度

t2=t1+ Q /G ．ρ ．ＣP

(3) 冷热流体流量

Ｇ=Q / ρ ．ＣP ．(t2-t1 )

(4) 求平均温度差Δtm

Δtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2

(5) 选择板型

若所有的板型选择完，则进行结果分析。

(6) 由Ｋ值范围，计算板片数范围Ｎmin，Ｎmax

Ｎmin = Q / Kmax ．Δtm ．F P ．β

Ｎmax = Q / Kmin ．Δtm ．F P ．β

(7) 取板片数N（Ｎmin≤Ｎ≤Ｎmax ）

若N已达Ｎmax，做（5）。

(8) 取N的流程组合形式，若组合形式取完则做（7）。

(9) 求Re，Nu

Re = W ．de/ ν

Nu =a1．Rea2．Pra3

(10)求a，K传热面积Ｆ

a = Nu ．λ/ de

K= 1 / 1/ah+1/ ac+γc+γc+δ/λ0

　F=Q /K ．Δtm ．β

(11)由传热面积Ｆ求所需板片数ＮＮ

ＮＮ= F/ Fp+ 2

(12)若N＜NN，做（８）。

(13)求压降Δp

Eu = a4．Rea5

Δp = Eu ．ρ．W2 ．ф

(14) 若Δp＞Δ允　，做（８）；

若Δp≤Δ允　，记录结果，做（８）。

注: 1．（1）、（2）、（3）根据已知条件的情况进行计算。

2．当T1-t2=T2-t1时采用Δtm = (T１-t2)+(T2-t1)/2

3．修正系数β一般0.7～0.9。

4．压降修正系数ф ，单流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。

5．a1、a2、a3、a4、a5为常系数。

选用板式换热器就是要选择板片的面积,它的选择主要有两种方法，但这两种都比较难理解，最简单的是套用公式：

Q=K×F×Δt

Q——热负荷

K——传热系数

F——换热面积

Δt——传热温差（一般用对数温差）

传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。最后算出的板换的面积要乘以一定的系数如1.2。
