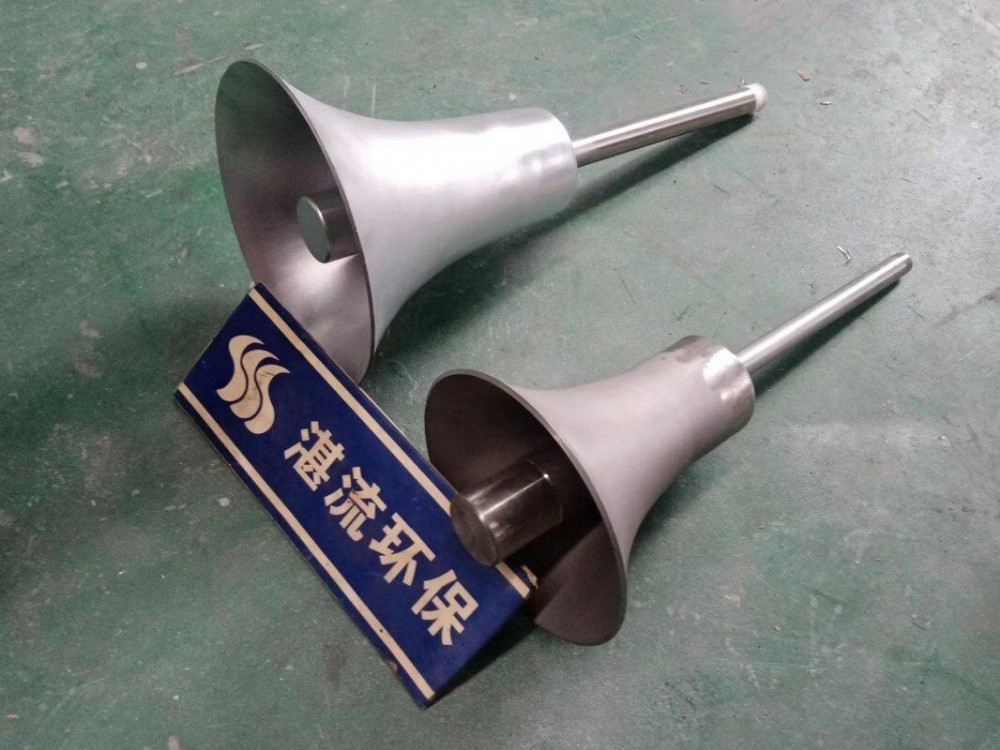

一、共振腔式声波吹灰器的原理

共振腔式声波吹灰器是以压缩空气为动力，通过特殊的声能转换装置发出低频高强度的声波。它将具有一定压力和流量的气体作用在特定的几何空腔内运动，激发空腔内气体的强烈振动而发出高强声波，这个高强声波使灰粒发生震荡，抵消灰垢的聚集能力或表面粘附力，阻止灰粒相互之间结合被烟气带走

二、共振腔式声波吹灰器的特点

（一）设备性能方面

材质优良，寿命长：膜片式声波吹灰器选用优质不锈钢铸造加工而成，耐高温、耐磨损、耐腐蚀性强。由于该设备无机械传动部件，所以机械故障率低、使用寿命长，性能稳定，是比较理想的声波清灰装置1。

对环境和气源要求低：膜片式声波吹灰器对环境、气源要求低，耗气量小，只要保证气压在0.4 - 0.6Mpa，流量0.9 - 1.5立方米/分.台，均能满足工作要求，运行成本低1。

（二）操作维护方面

结构简单，操作维修方便：声波吹灰系统结构简单，操作、维修方便，维护量少，无需专人值守，正常工况下，可免维护运行1。

更换易损件便捷：声波清灰器只有一个易损件为发声器的钛金属膜片，其使用寿命一般都在两年以上，且更换膜片时不会影响生产，更换操作简单，时间短，只需15分钟左右即可5。

三、技术参数

频率范围：2000 - 3000Hz1。

其他参数：在1.5 - 2m（自由声场情况），防爆等级和防护等级根据现场情况而定，开孔尺寸为Φ108 - Φ1591。

四、适用范围

适用于以各种气体为燃料的加热炉、电站锅炉等，可清除对流段、过热器、再热器、省煤器、空气预热器等部位的积灰1。

五、与其他吹灰器对比

（一）与蒸汽吹灰器对比

故障率：蒸汽吹灰器为传统吹灰器，使用数量很多，但由于结构和介质的特点，加上高温环境的影响，吹灰管易发生卡涩、失灵、漏汽等现象，设备故障率相对较高，要求维护水平较高；而共振腔式声波吹灰器机械故障率低13。

清灰效果：蒸汽吹灰方式依靠的是机械的蒸汽的冲击力来实现清灰，在蒸汽流的末端，蒸汽的冲击力衰减大，吹灰效果很差，导致局部积灰严重，存在清灰死角；共振腔式声波吹灰器不存在清灰死角问题，声波在结构的表面能来回的反射及衍射，从而清灰非常彻底3。

（二）与普通声波吹灰器对比

能量方面：普通声波吹灰器能量不足（目前声能在140分贝左右），与灰粒的固有频率差别很大，与积灰特性不适应，吹灰效果很差，基本上不能除掉已有的积灰，只能在其吹灰时阻止积灰的产生，造成锅炉受热面积灰严重，排烟温度升高，从而大大降低了锅炉热效率；共振腔式声波吹灰器发出的高强声波能有效使灰粒震荡，避免积灰3。
