结构组成

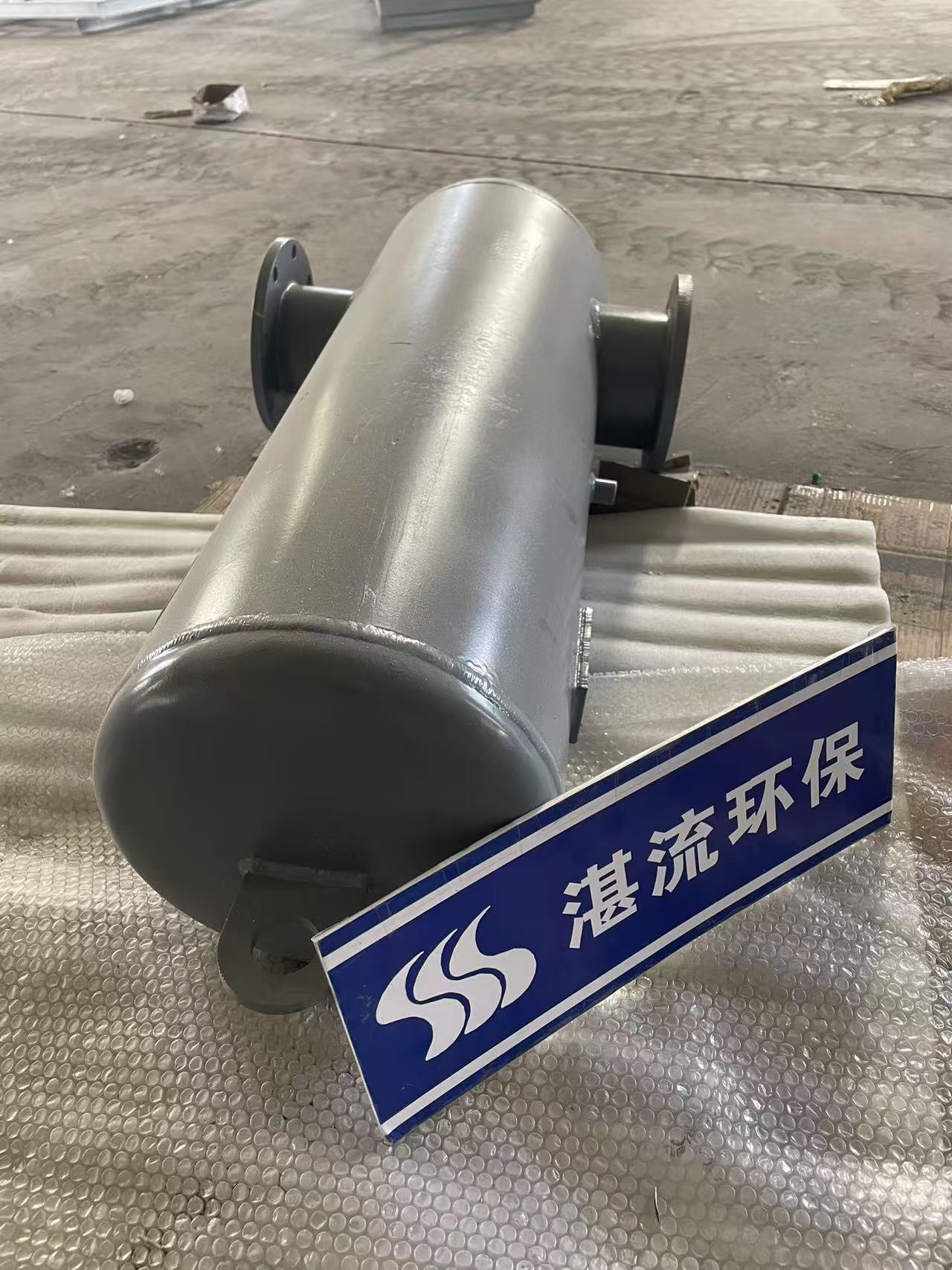

1. 激波发生器：核心部件，储存压缩空气、瞬间释放形成激波

2. 快速释放阀：高频脉冲阀，毫秒级启闭，控制激波释放

3. 储气包：稳压储气，保证吹灰气量稳定

4. 吹灰喷口：定向释放激波，对准受热面

5. 控制箱：可编程，设置吹灰周期、间隔、时长

6. 管路组件：球阀、过滤器、止回阀、压力表、安全阀

、安装说明

安装前检查

1. 检查设备完好，无磕碰、漏气，配件齐全

2. 压缩空气管路清洁，无水分、油污、杂质，必须加装空气过滤器+干燥机

3. 确认安装位置：对准锅炉受热面、SCR反应器入口、换热管、烟道积灰部位

4.2 安装步骤/安装示意图

1. 在锅炉/烟道预留开孔，焊接配对法兰，法兰密封面平整

2. 激波吹灰器本体水平安装，喷口对准积灰面，与受热面距离300–800mm

3. 连接压缩空气管路：进气口→球阀→过滤器→储气包→吹灰器

4. 电气接线：控制箱接220V电源，脉冲阀接线牢固，接地可靠

5. 管路加装压力表、安全阀，安全阀起跳压力0.9 MPa
