1. 设备概述
电视机背板四枪头连续光纤激光焊接机是一款高自动化、高效率的激光焊接设备。它采用四个独立的激光焊接头，配合连续光纤激光器，对电视机背板与点焊螺母、加强筋或内部结构件进行同时或分时焊接。
相比传统的电阻点焊或弧焊，该设备热影响区小、焊接速度快、变形极小，能保证电视机背板的表面平整度（对于超薄电视尤为重要）。
2. 核心组成结构
激光发生器： 采用连续光纤激光器，光电转换率高，光束质量好，能够提供稳定、持续的激光能量，确保焊点熔深一致。
四枪头焊接系统： 配备四个焊接头，每个枪头通常由独立的机械臂或龙门架上的X/Y轴模组控制。这四个枪头可以联动工作，同时焊接背板上的多个焊点。
振镜扫描系统： 通常采用三维振镜。激光通过振镜的高速摆动来实现焊点之间的快速跳转，几乎无空移时间，大大提升了节拍。
专用工装夹具： 针对不同尺寸的电视机背板（如32寸-98寸），配备可切换或自动调节的压紧机构，确保背板与加强筋贴合紧密，减少间隙，防止虚焊。
除尘系统： 焊接过程中会产生少量烟尘，设备配有高效的烟雾净化器，保证镜片清洁和车间环境。
3. 工作流程
上料定位： 将冲压好的电视机背板和加强筋放入工装，通过定位销或视觉系统进行精确定位。
压紧： 气缸或电磁铁驱动压板将工件压紧，保证板材贴合间隙小于0.1mm（这是保证激光焊接质量的关键）。
焊接： 四枪头同时启动，按照预设的轨迹（通常是间隔焊或连续焊）进行焊接。四个枪头分别负责背板的不同区域，极大缩短了整块板的焊接时间。
下料： 焊接完成后，工装松开，由人工或机械手取出成品。
4. 技术特点与优势
高效率： 四个头同时工作，相比单头焊接，效率提升3-4倍。一个标准的55寸背板，焊接所有加强筋可在20-30秒内完成。
热影响区小： 激光能量集中，工件宏观温升低，背板不会因为受热而产生热变形，保证了电视背板后期的安装精度。
美观： 焊道细且均匀，通常为背面焊接（从背板内侧焊接加强筋），正面几乎看不到痕迹，无需打磨，满足电视的外观要求。
灵活性高： 支持多品种混线生产，只需调用不同的焊接程序，即可快速切换生产不同尺寸和焊点布局的背板。
适应新材料： 非常适合镀锌板、铝板、不锈钢板以及目前流行的“碰穿”结构（即加强筋与背板需要紧密贴合焊接）。
5. 应用场景
液晶电视背板： 焊接横向和纵向的加强筋，增加大尺寸屏幕背板的抗弯强度。
背板螺柱焊接： 焊接用于固定电路板或后壳的螺母/螺柱。
显示器/商用显示屏： 同样适用于各种大尺寸显示设备的金属背板制造。
6. 典型技术参数
激光功率： 单头通常为1000W - 3000W（根据板厚决定）。
焊接幅面： 根据电视尺寸定制，如 1400mm x 2500mm（可覆盖98寸及以下背板）。
焊接速度： 振镜扫描速度可达 100mm/s - 300mm/s。
焊点间距精度： ±0.1mm。
冷却方式： 水冷。
7. 总结
电视机背板四枪头连续光纤激光焊接机是家电制造领域向自动化、智能化转型的重要装备。它不仅解决了传统工艺中存在的效率低、变形大、外观差的问题，更是顺应了电视机“大尺寸、超薄、全面屏”发展趋势的生产工具。

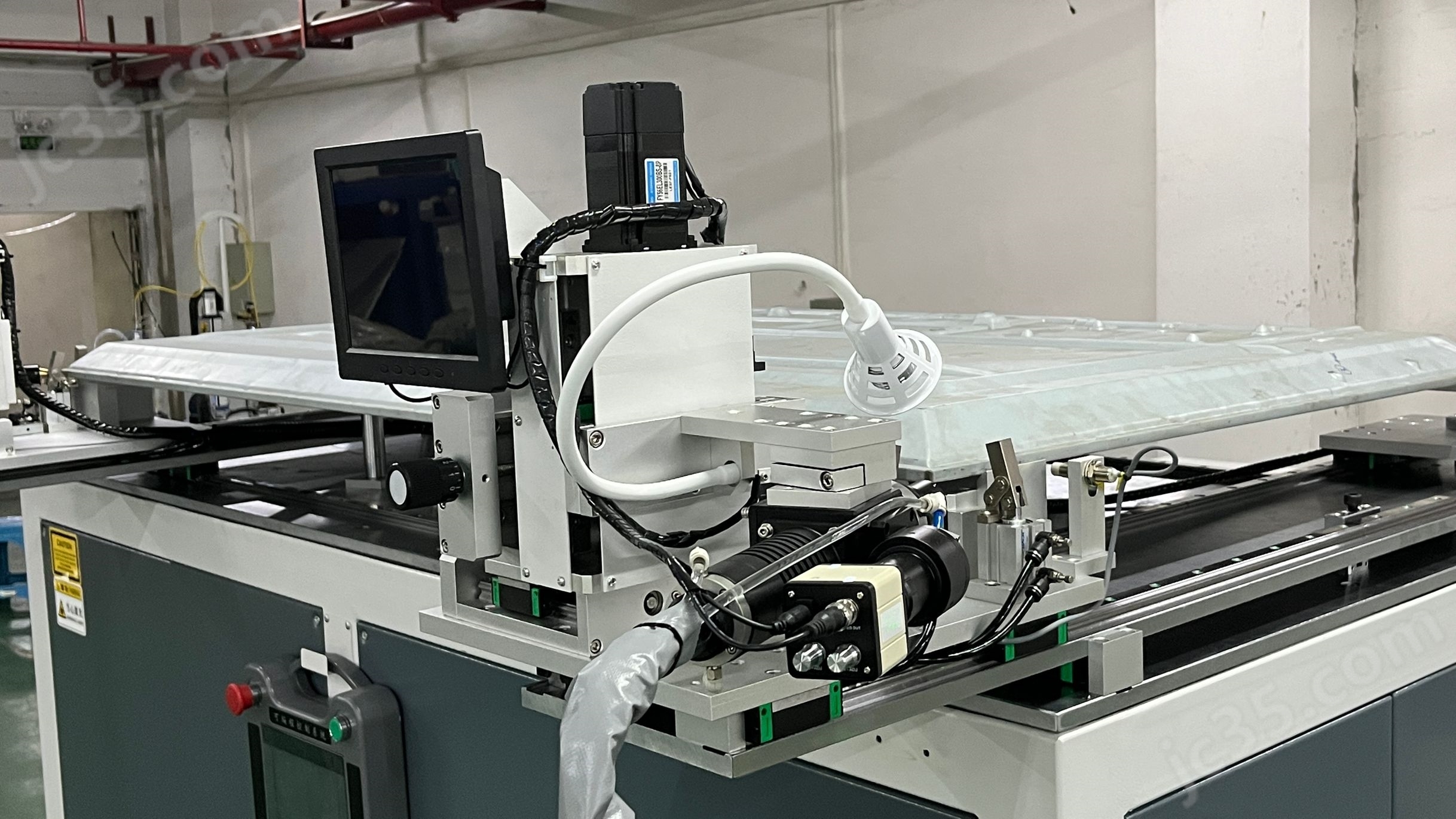

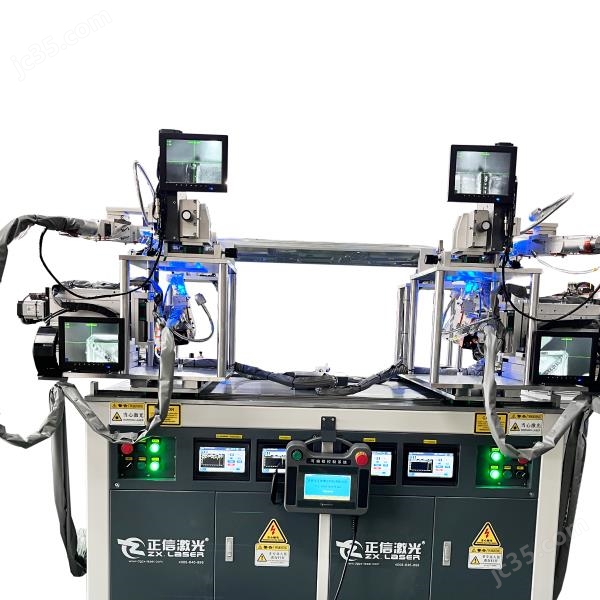

产品展示：
样品展示：
