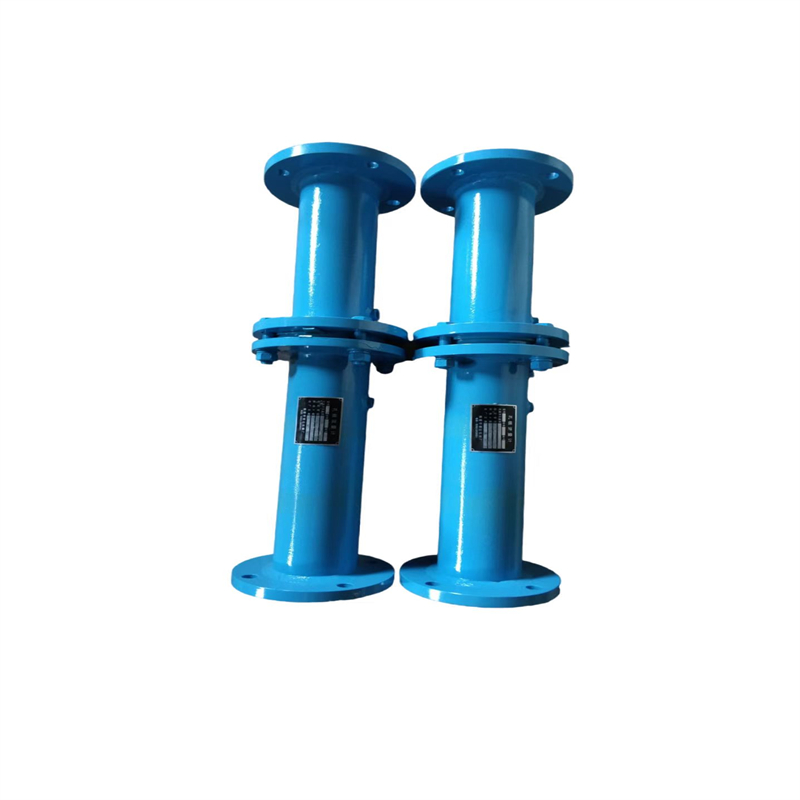

FKL型差压式孔板流量计产品详细介绍
一、差压式孔板流量计产品概述
本差压式孔板流量计是适配煤矿井下流体流量测量的专用仪表，依托节流差压原理，可对煤矿瓦斯、给排水、通风等管路内的气体、液体介质开展稳定流量监测，适配煤矿复杂工况环境，为煤矿生产管路流量管控提供数据支撑，满足煤矿井下常规流量测量作业需求。
二、差压式孔板流量计产品结构
本流量计主要由孔板节流件、取压装置、前后直管段、连接法兰、密封组件、差压信号传输管路等部分组成，各部件协同配合完成流量测量。
1.孔板节流件：作为核心测量部件，采用标准工艺加工，中间开设精准孔径，介质流经时形成稳定差压，是差压信号产生的核心部件。
2.取压装置：对称设置在孔板两侧，负责采集孔板前后的压力差值，将压力信号稳定传输至差压检测设备。
3.连接法兰：采用煤矿专用法兰规格，用于流量计与煤矿生产管路的对接，搭配密封组件保证管路连接密封性，杜绝介质泄漏。
4.前后直管段：配合孔板安装，保障介质流入孔板前流速稳定，减少介质紊流对测量结果的干扰，提升测量精准度。
5.密封组件：选用适配煤矿井下环境的密封材质，实现法兰连接处、取压接口处的密封，适应井下温湿度变化，保持密封效果。
6.差压信号传输管路：负责传输取压装置采集的差压信号，管路抗压、抗干扰能力强，适配井下复杂布线环境。
