FD-02P控制检测磁性开关详细介绍

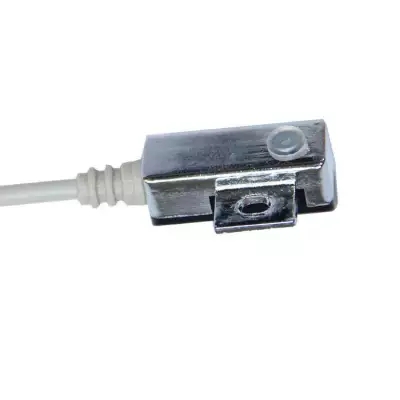

卓信FD-02P控制检测磁性开关

什么是磁性开关

磁性开关顾名思义，就是通过磁铁来感应的开关　。磁性开关是用来检测气缸活塞位置的、即检测活塞运动行程的，它可以分为接点型和无接点型两种。

1：无接点型NPN

2：无接点型PNP

3：无接点抗磁型。

磁性开关意思就是通过磁铁来感应的，这个磁就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管了。干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。平时，玻璃管中的两个由特殊材料制成的簧片是分开的。当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。在实际运用中，通常用***磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。磁性开关HANGRONG磁性开关

卓信FD-02P控制检测磁性开关

气缸磁性开关特点

磁性开关气缸用于检测气缸行程的位置，不需再行程两端设置机控阀（或行程开关）及其安装架，不需要在活塞杆端部设置撞块，所以使用方便、结构紧凑。可靠性高，寿命长、成本低、开关反应时间快，故受到广泛应用。

四、气缸磁性开关工作原理

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸，但缸筒bixu是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个yongjiu磁铁（橡胶磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根huangpian被磁化而相互吸引，触点闭合；当磁环移开开关后，huangpian失磁，触点断开。出点闭合或断开时发出电xin号（或使电xin号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。

卓信FD-02P控制检测磁性开关

气缸磁性开关的作用

1、气缸的磁性开关主要是作为位置信号提供给kongzhiqi，kongzhiqi检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

2、磁性开关的信号可以直接输出到TPC8-8TD表格程序kongzhiqi的输入端，实现上述功能，还可以通过kongzhiqi的判断间接实现到位baojing、未到位baojing、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。

3、如果不使用磁性开关，通过kongzhiqi内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此bixu设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以youxiao地提高被控设备的工作效率。

卓信公司部分产品：

FD-03N

FD-03P

FD-06R

FD-06N

FD-06P

FD-07R

FD-07N

FD-07P

FD-09R

FD-09N
