QBY型工程塑料气动隔膜泵

■ QBY型工程塑料气动隔膜泵产品概述：

QBY型工程塑料气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调（0-50米）气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。

■ QBY型工程塑料气动隔膜泵型号意义：



■ QBY型工程塑料气动隔膜泵工作原理图：



在气动隔膜泵的两个对称工作腔中A，B中各装有一块隔膜，由中心连杆将其结合成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一 腔，推动腔中隔膜运动，而另一腔中空气排出，一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜相反方向运动，从而使两个隔膜连续同步地 往复运动。

        在图中压缩空气由进口进入配气阀，使膜片向右运动，则A室吸力使介质由C入口流入，推开球阀2进入A室，球阀4则因吸入闭锁，B室中的介质则被挤压，推开球阀3由D流出同时使1闭锁，防止回流，就这样循环往复使介质不断从C入口吸入D出口出排出。

■ QBY型工程塑料气动隔膜泵性能介绍：

QBY型工程塑料气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需要灌水，吸程高达7m，扬程70 m，出口压 ≥6kgf／cm2
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf／cm2之间)；
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电，在易燃、易爆场所使用安全可靠；
6、可以浸没在介质中工作；
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或停机，泵也不会因此而损坏，一旦超负荷，泵也会自动地停机，具有自我 保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体(粘度在1万厘泊以下)；
10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

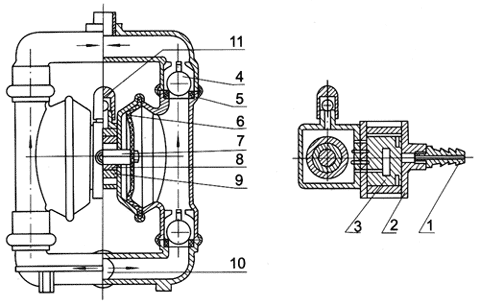

■ QBY型工程塑料气动隔膜泵结构图：



■ QBY型工程塑料气动隔膜泵适用场合：

   1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
   2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为气动隔膜泵对流体的搅动最小。 　　
   3、在工地恶劣的地方，如建筑工地、工矿的 　　废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。 　　
   4、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
   5、在有危害性、腐蚀性的物料处理中，气动隔膜泵可将物料与外界完全隔开。 　　
   6、或是一些试验中保证没有杂质污染原料。 　　
   7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为气动隔膜泵的剪切力低，对材料的物理影响小。

■ QBY型工程塑料气动隔膜泵主要用途：

　　1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
　　2.泵吸油漆、树胶、颜料。
　　3.粘合剂和胶水、全部种类可用泵吸取。
　　4.各种瓦、瓷、砖器及陶器釉浆。
　　5.油井钻好后，用泵吸沉积物及灌浆。
　　6.泵吸各种乳剂和填料。
　　7.泵吸各种污水。
　　8.用泵为油轮，驳船清仓吸取仓内污水。
　　9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
　　10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
　　11.各种橡胶浆。
　　12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
　　13.各种剧毒、易燃、易挥发液体。
　　14.各种强酸、强碱、强腐蚀液体。
　　15.各种高温液体最高可耐150℃。
　　16.作为各种固液体分离设备的前级送压装置。

■ QBY型工程塑料气动隔膜泵性能参数：

■ QBY型工程塑料气动隔膜泵安装连接方式：



■ QBY型工程塑料气动隔膜泵维修与保养：

 一、气动隔膜泵在运转但流量过低 　　
1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。 　　
2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。 　　
3 、请检查入口管道是否被堵塞。 　　
二、气动隔膜泵无法启动或动作缓慢 　　
1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。 　　
2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。伤的 痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。请重新更换新品 　　
3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。 　　
三、液体从气室排出口漏出 　　
1 、请检查隔膜是否破裂。 　　
2 、检查隔膜是否正确安装和锁紧。 　　
四、出口液休中含有大量气泡 　　
1 、请检查隔膜是否破裂。 　　
2 、检查泵体和管路是否泄漏。
