无线便携录播一体机

本文档是星耀天梯嵌入式无线便携录播一体机产品彩页，面向外出教学、临时会议、赛事直播、线下活动等移动录制场景，完整介绍产品硬件形态、底层架构、接口参数、八大核心功能、组网方式与全行业应用场景，是轻量化移动导播录播一体化专业设备。

一、公司简介

公司主要经营：融合媒体系统、虚拟演播室系统，校园电视台，硬盘播出系统，广播电台系统、媒体资源管理系统,非线性编辑系统，车载移动广播电台视音频周边设备；电影电视行业、教育行业、企事业单位设计、建设演播室、录音棚工程。公司一贯致力于为用户提供多种产品以及完整的系统解决方案，并将国际上的新技术、新设备、新理念引入国内、服务于用户，多年以来公司经营规模不断扩大、经济实力稳步增长，已在广电、影视、教育设备类的销售、工程类的服务上积累了丰富的行业经验。公司产品具有功能齐全，稳定性强，操作简单，安全性高等众多特点。公司以专业的技术、更加贴心的服务，与新老用户合作共赢、成就彼此。

详情咨询：李经理 13051075186（同V）

二、产品基础定位与硬件整体形态

整机集成 17 寸工业高清触控显示屏、专业导播按键面板、机身存储、音视频输入输出接口、内置大容量锂电池，单人手提即可转运，无需拆分多台设备，现场开箱快速搭建，专为无固定演播室的移动拍摄场景研发。 设备底层采用 ARM+DSP 高速处理芯片搭配嵌入式 Linux 系统，搭载 H.264 硬件编解码技术，以本地硬盘作为存储介质，支持 7×24 小时不间断稳定运行，兼顾本地录制与网络实时流媒体直播。

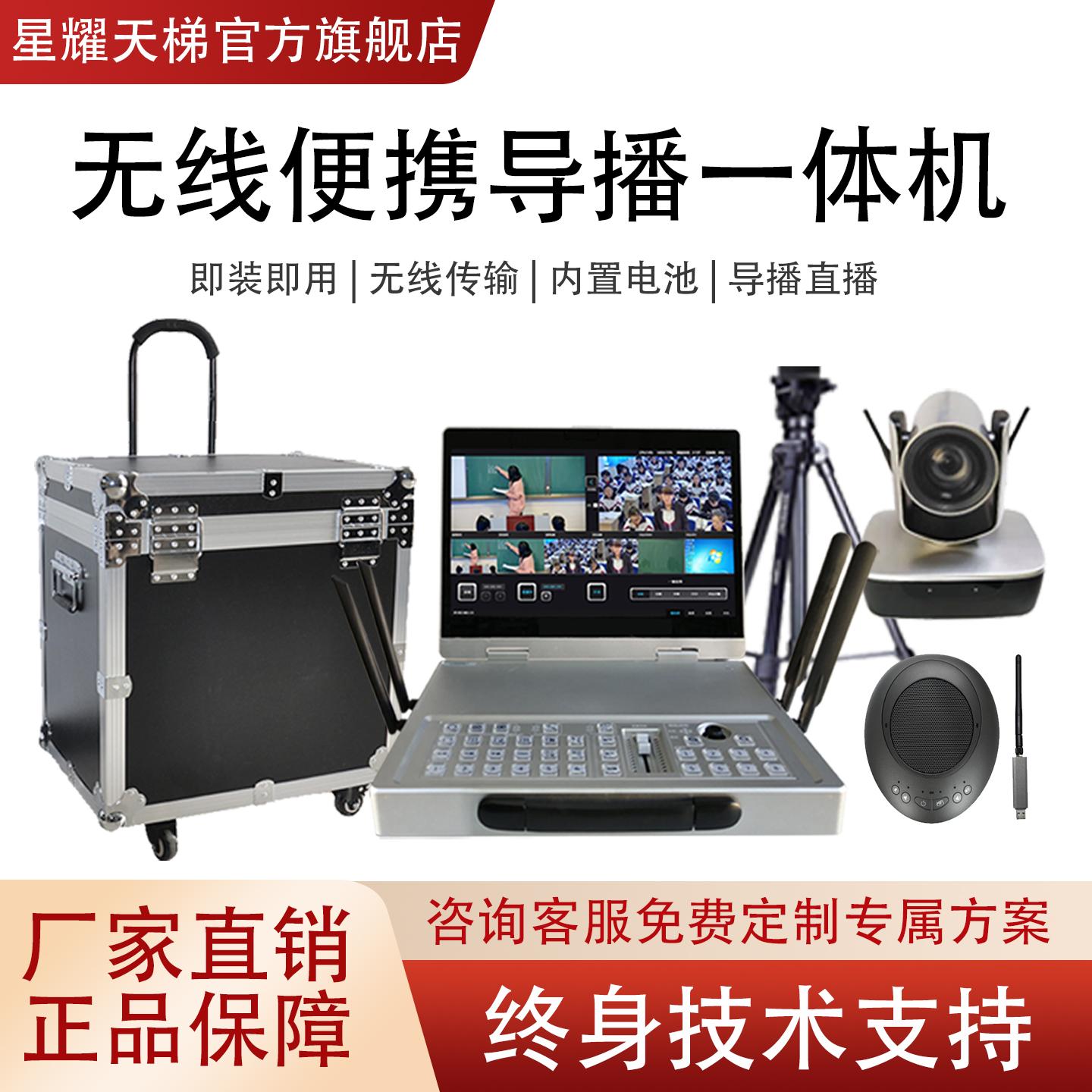

便携一体机整机

设备操作界面

三、硬件核心规格与音视频接口配置

1、基础硬件参数

· 屏幕：17 寸工业高清屏，1080P60 标准分辨率；

· 供电：内置 10200mAh 大容量锂电池，户外无市电环境可持续工作；

· 系统架构：ARM+DSP 三核硬件处理，嵌入式 Linux 免维护系统；

· 整机集成：高清监看屏、导播键盘、云台控制器、本地存储单元合为一体，省去多设备拼接布线。

2、输入输出接口

1. 视频输入：4 路 SDI 有线输入（同步支持 4 路无线摄像机信号接入）、2 路 HDMI 高清输入，兼容各类专业摄像机、电脑课件画面；

2. 音频输入：2 路线性音频接口，可搭配无线领夹麦、会场调音台收音；

3. 音视频输出：1 路 HDMI 视频输出、2 路线性音频输出，可外接大屏实时监看成品画面；

4. 流媒体标准：支持 RTMP、RTSP 通用直播协议，可对接各类云点播、直播平台。

四、系统组网拓扑（无线全链路架构）

整套系统实现摄像机无线化部署，组网逻辑简洁： 多台无线摄像机通过无线信号传输画面至便携主机，无线麦克风同步收录现场人声；主机完成导播切换、实时录制、流媒体推流，直播信号上传云端点播平台，电脑、手机等多终端可远程同步观看直播；录制素材本地硬盘留存，支持后续在线剪辑、下载复用。 整套链路无需长距离视频线缆，会议室、户外赛场、临时培训场地均可快速布设机位。

设备组网拓扑图

五、八大核心升级功能

1. 高度一体化集成 整合监看大屏、专业导播键盘、云台控制、本地存储全部模块，一台设备替代切换台、录机、监视器、编码器多套设备，降低转运与采购成本。

2. 7×24 小时稳定运行 嵌入式 Linux 无风扇架构，故障率低，长时间外出赛事、多日培训持续录制不宕机。

3. 双重导播模式 同时支持机身本地按键导播、电脑远程网络导播两种操作方式，现场人员或后台管理人员均可操控画面切换。

4. 多模式同步录制 支持电影模式（合成单路完整课堂 / 活动成片）、资源模式（最多同时独立录制 6 路原始机位素材）、单通道录制三种模式，适配不同后期制作需求。

5. 慕课实时自动合成 录制过程自动完成人像与课件画面合成，录制结束直接输出完整教学成片，省去二次剪辑合成步骤。

6. 微课在线剪辑 设备自带简易剪辑功能，支持画面切片、裁剪、片段拼接，现场快速产出短微课、活动高光片段。

7. 在线点播下载 录制完成的音视频素材存储于本机，通过网络即可远程预览、下载，无需拷贝硬盘。

8. 远程双向互动 主机支持音视频双向连线，异地师生、参会人员可实时连线互动，直播画面直接合成，无需后期叠加。

八大功能示意图

六、导播画面控制能力

设备内置多种画面布局方案，支持单画面、双画面、三画面、四画面、画中画、画外画共 6 组分割模板，可自由切换机位画面；机身配备专业导播摇杆与功能按键，快速完成机位切换、转场、字幕叠加、云台镜头控制，操作逻辑贴合传统广电导播习惯，零基础人员快速上手。

七、多元落地应用场景

1. 教育培训场景 校外下乡支教、研学课程、校企实训、异地公开课，外出录课同步直播，校内师生远程观看，快速产出完整慕课资源。

2. 会议演讲场景 基层政策宣讲、行业论坛、企业年会、异地培训会议，完整留存讲话全程，同步线上直播供无法到场人员观看。

3. 网络直播场景 产品发布会、线上宣讲、校园活动直播，多机位实时切换，输出高清直播流至各大平台。

4. 体育赛事场景 校园运动会、球类赛事、户外竞技活动，多机位无线布设，同步录制精彩镜头，支持即时回放与赛事直播。

四大应用场景

八、整体产品总结

无线便携录播一体机是面向移动录制需求的轻量化一体化解决方案，依托手提箱便携机身、无线摄像机接入、内置锂电池、本地 + 远程双导播、多路同步录制、在线剪辑直播六大核心优势，打破固定录播教室的场地限制，一套设备完成多机位采集、导播切换、实时录制、网络直播、素材剪辑全流程工作，适配教育外出教学、政企会议、赛事活动、线上直播全场景，是低成本、高灵活度的移动音视频制作设备。
