一、产品简介

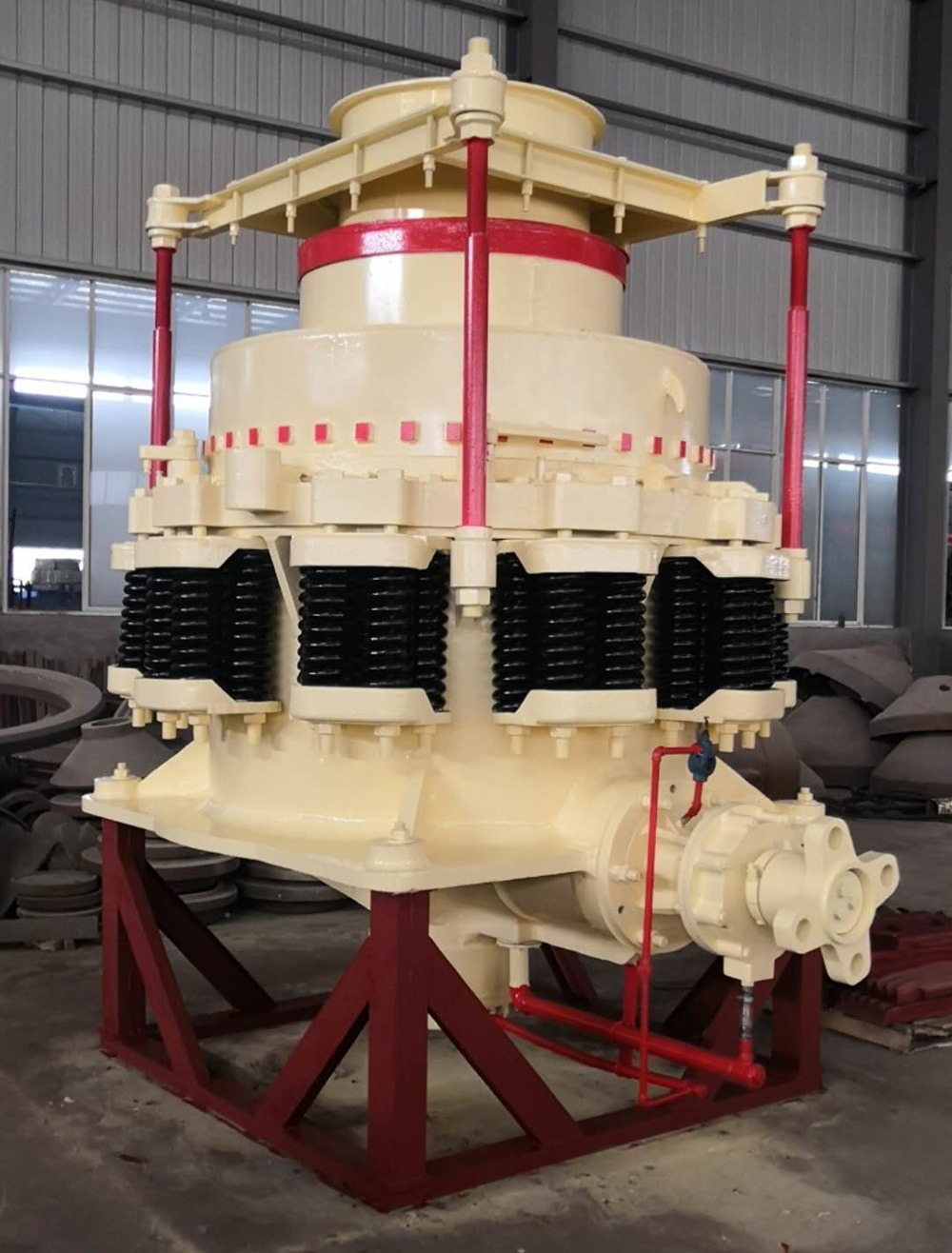

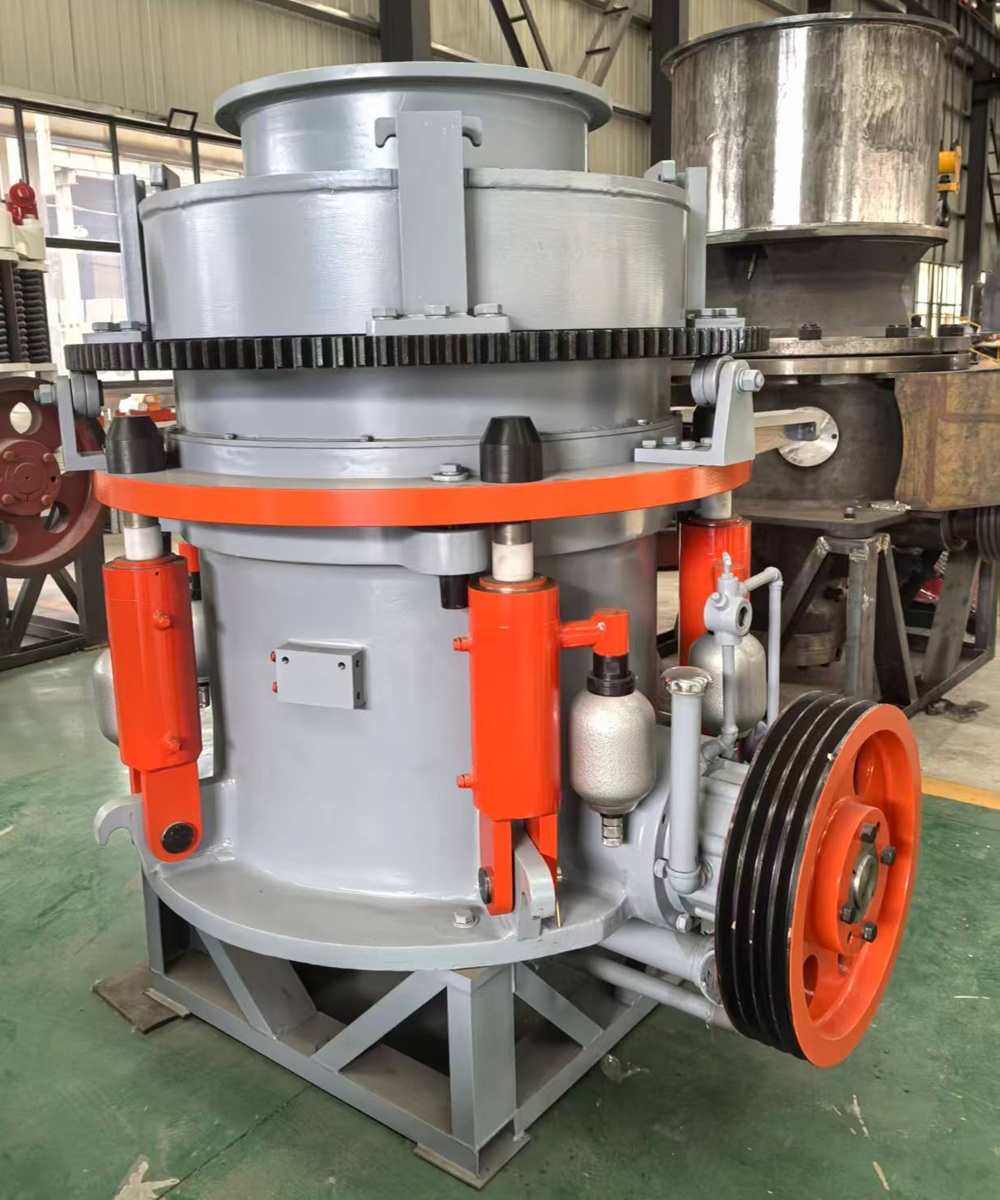

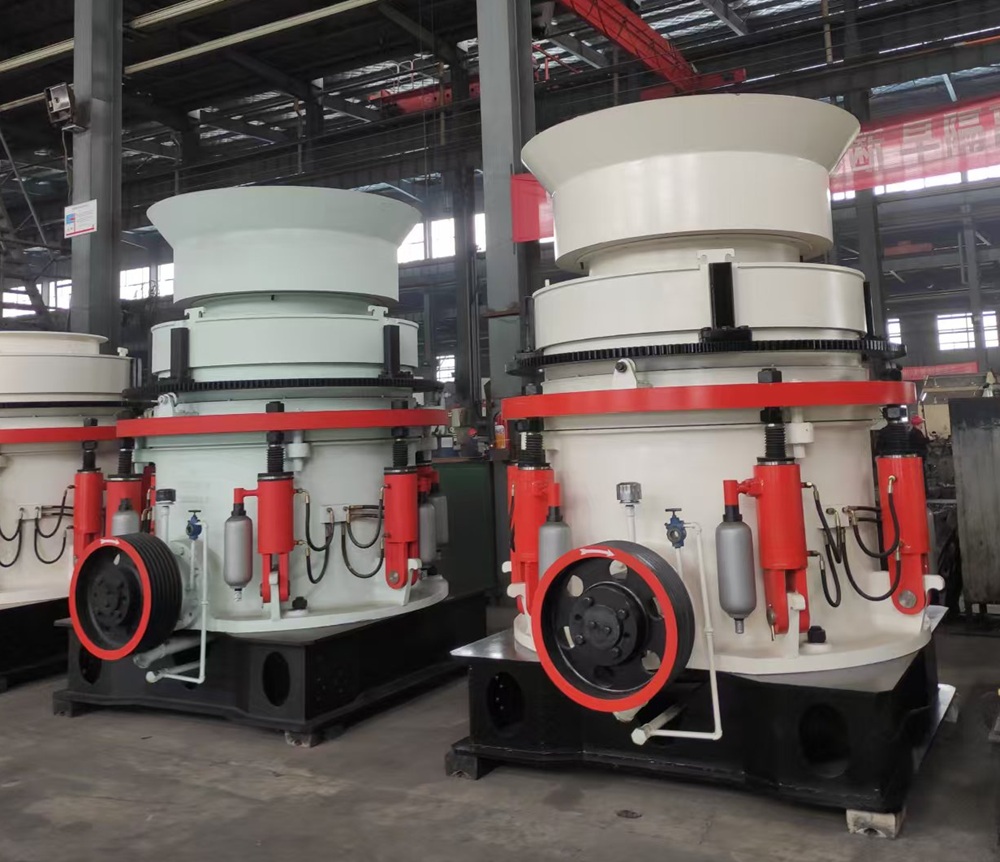

上海坤克路桥机械设备有限公司研发制造的弹簧圆锥破碎机和液压圆锥破碎机，是矿山、砂石行业经典的二级、三级破碎设备。本机专门针对中等硬度及高硬度矿石、岩石设计，抗压破碎能力强、运行稳定。设备根据破碎腔型结构分为三大机型：标准型（PYB）用于中碎、中型（PYZ）用于中细碎、短头型（PYD）用于细碎，可根据成品石料粒度需求、生产线工艺自由选配。

设备整体结构紧凑、产能高、故障率低，搭配液压排料口调节系统与弹簧过载保护装置，结合独立稀油润滑系统，可实现长时间连续稳定作业，成品粒型均匀圆润，广泛适配各类大中型砂石生产线与矿山破碎工况。

二、设备主要用途

1、适用破碎物料

本机可高效破碎各类中硬、高硬度矿石与岩石，包含：花岗岩、玄武岩、鹅卵石、石灰石、铁矿石、铜矿石、石英石、砂岩、辉绿岩及各类金属矿石、冶金矿渣等，不挑硬料、破碎力度大。

2、适用行业场景

砂石骨料加工：天然石料二级中碎、三级细碎，生产高标混凝土骨料、路面碎石、机制砂原料；

矿山选矿行业：金属矿山、非金属矿山矿石二段细碎，为球磨、选矿工序提供达标细料；

基建工程建设：公路、铁路、水利、机场、桥梁工程石料加工，成品骨料符合工程用料标准；

建筑垃圾再生：固化混凝土、青石块等硬质固废破碎再利用，实现资源再生；

冶金、化工、建材行业：矿石原料精细化破碎加工，物料粒度均匀，适配后端深加工序。

3、工艺用途区分

PYB标准型：进料大、腔型深，主要用于二道中碎，承接颚破粗碎来料；PYZ中型：兼顾粗细破碎，通用性好，适合中细碎通用生产；PYD短头型：破碎腔平缓、排料间隙小，专门用于精细破碎，生产细石子、制砂底料。

三、核心结构组成

上海坤克路桥圆锥破碎机整机结构设计成熟稳定，主要由机架、传动部、偏心套部、碗形轴承部、破碎圆锥部、支承套部、调整套部、弹簧保险部八大主体结构，以及液压调节站、稀油润滑站两大辅助系统组成。

1.机架总成：高强度铸钢一体机架，承载全部破碎载荷，刚性强、抗震耐打，长期重载不变形；

2.传动部件：由皮带轮、联轴器、传动轴组成，动力传输平稳、损耗低，保障整机匀速运转；

3.偏心套部件：核心运动组件，依靠偏心旋转带动动锥做规律旋摆运动，产生持续破碎力；

4.碗形轴承部件：承重结构，承受破碎过程巨大冲击载荷，支撑动锥稳定运转；

5.破碎圆锥部件：装配高耐磨破碎壁，直接挤压冲击物料，是核心破碎做功部件；

6.支承套、调整套部件：固定定锥轧臼壁，通过液压调节可上下调整，精准控制排料口大小与成品粒度；

7.弹簧保险部件：整机核心安全防护结构，起到过载缓冲、防撞机、防闷机作用；

8.液压站、稀油站：液压站负责便捷调节排料口，无需拆机；稀油站负责全程循环润滑、降温防尘，保护轴承、偏心套等精密配件，延长设备使用寿命。

整体布局紧凑合理、故障率低、检修便捷，易损件更换简单，适合工厂长期连续化生产。

四、工作原理

圆锥破碎机工作时，电机输出动力，通过皮带轮或联轴器、传动轴带动偏心套持续旋转。在偏心套的强制驱动下，破碎圆锥围绕设备中心做连续旋摆运动。

破碎圆锥外侧的破碎壁会周期性靠近、远离调整套内部固定的轧臼壁。物料从顶部进料口进入破碎腔后，在动锥靠近定锥的过程中，持续受到挤压、冲击、弯曲、剪切多重作用力，从而被破碎分解；当动锥远离定锥时，达标粒度的物料依靠重力自动从底部排料口排出。

未达标的大块物料会停留在破碎腔上层、中层反复破碎，直至粒度合格排出。当铁块、不可破碎硬物误入破碎腔时，弹簧保险装置自动退让、扩大排料间隙，让异物顺利排出，有效保护主轴、机架等核心部件不被损坏，设备运行安全性大幅提升。同时可通过液压站快速调整排料口间隙，灵活切换不同规格成品石料。

五、设备大小规格划分

1.中型圆锥破碎机：600系列、900系列，适配中小型砂石厂、移动破碎站、配套小型生产线；

2.大中型圆锥破碎机：1200系列，市面主流通用机型，固定式砂石生产线标配；

3.大型重型圆锥破碎机：1750系列、2200系列，适用于大型矿山、大型骨料基地、高产量标准化生产线。

六、、产品核心特点

1.一机多腔、选型灵活

分为标准、中型、短头三种腔型，分别适配中碎、中细碎、细碎工况，一台设备可适配多种生产需求，生产线搭配灵活、适配性极强。

2.弹簧过载保护、安全性高

搭载经典机械弹簧保险系统，遇硬物过载自动退让卸力，杜绝卡死、闷机、断轴故障，停机故障率低，适合复杂恶劣矿山现场。

3.液压调口、操作便捷

配备独立液压调节站，无需拆机、无需垫铁调整，电动一键调节排料口大小，粒度调节精准、省时省力，生产切换效率高。

4.稀油循环润滑、寿命更长

专属稀油润滑系统，持续为轴承、偏心结构供油降温、防尘密封，避免干磨磨损，精密部件使用寿命大幅提升，支持24小时连续作业。

5.成品粒型优质、废料少

层压破碎原理，物料经过多次挤压整形，成品石料立方体含量高、针片状少、级配均匀，符合高标工程砂石用料标准，市场售价更高。

6.结构稳固、产能高效

整机铸钢加强结构，破碎力大、做功连续，同等机型下处理量大、能耗更低，生产效率远超传统老式破碎设备。

7.维护简单、运营成本低

设备结构成熟、配件通用性强，易损件少、更换便捷，日常保养简单，后期运维成本低，综合性价比极高。
