KT10-60J接触式凸轮控制器详细介绍

KT10-60J接触式凸轮控制器

产品说明

凸轮控制器是一种大型的控制电器，也是多档位、多触点，利用手动操作，转动凸轮去接通和分断通过大电流的触头转换开关。凸轮控制器主要用于起重设备中控制中小型绕线转子异步电动机的启动，停止，调速，换向和制动，也适用于有相同要求的其它电力拖动场合。

应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度可以相应的改变其感应时间。基本元件由凸轮脉冲盘、刻度盘、角度调节盘、电子接近开关构成，各部件之间用垫片隔开，并通过刻度盘键槽与刻度盘凸键相连，其中脉冲盘是由两个半径相差3mm半圆形盘组成，与角度调节盘固定连接，并用外壳罩住，具有结构紧凑、性能可靠、调整方便等特点。开关与凸轮片不接触，无火花、无压力，迅速地发出指令，动作灵敏可靠。

常用的凸轮控制器外形、结构及符号，它们都由静触点、动触点、杠杆、凸轮、转轴和手轮组成。

工作原理

凸轮控制器的转轴上套着很多(一般为12片)凸轮片，当手轮经转轴带动转位时，使触点断开或闭合。例如:当凸轮处于一个位置时(滚子在凸轮的凹槽中)，触点是闭合的;当凸轮转位而使滚子处于凸缘时，触点断开。由于这些凸轮片的形状不相同，因此触点额闭合规律也不相同，因而实现了不同的控制要求。

手轮在转动过程中有11个档位，中间为零位，向左、向右都可以转动5档。

KT10-60J接触式凸轮控制器

设备适用环境

1、用温度范围：-25℃--+75℃，24小时内其平均温度不超过+35℃。

2、安装地点相对湿度*高温度为+45℃时不超过50%，+20℃时不超过90%

3、安装地点海拔高度不超过2500米。

4、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

5、在没有雨雪侵入的地方

6、无显著摇动和冲击震动的地方

KT10-60J接触式凸轮控制器

使用保养

·1 按照电器原理图的要求，分别逐档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如不符，应予以调整，所有导线由基座下端两接线孔引出。2 通电前bixu检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。3 通电后应按相应凸轮控制器细心检查电动机运转情况，若有异常，应立即切断电源，待查明原因后方可继续通电。4 控制器应当按要求经常检修:a 所有螺钉联接部分bixu紧固，特别是触头接线螺钉b 摩擦部分应经常保持一定的润滑c 触头表面应无明显熔斑，烧熔的部分用细锉刀精心修理，不可用砂纸打磨d 损坏的零件要及时更换。

KT10-60J接触式凸轮控制器

带式输送机双向拉绳开关ELAW-61PN

位置控制开关Z4V3H-335-11Z-15993-2

跑偏开关XNDQ-SD-A8

堵煤开关XNDQ-KP-GW

皮带打滑检测装置XNDQ-WA-BS

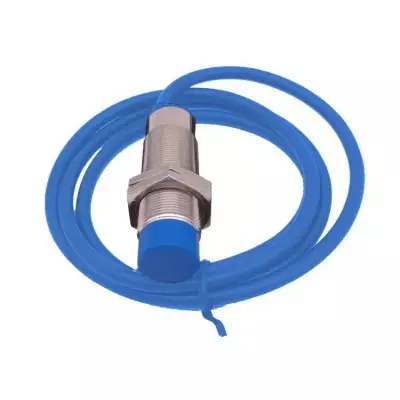

接近开关Bi5-M18-AZ3X 20-250VAC 5mm   Ni8-M18-AZ3X/S120 220VAC
