OTDH6-DB2耐腐蚀电子凸轮控制器图详细介绍

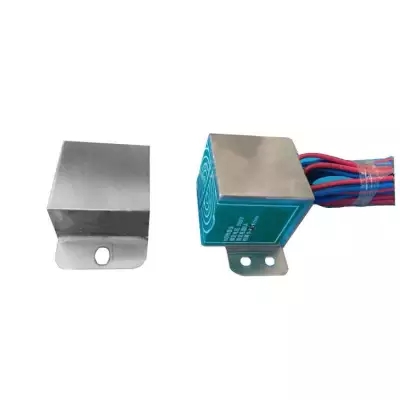

OTDH6-DB2耐腐蚀电子凸轮控制器图

产品说明

分为机械动作方式（触点工作方式）和电子动作方式（无触点工作方式），具有防水、防腐、防尘等特点，外壳组成防护式，结构简洁，有较好的机械、电器性能、具有良好的耐磨性，机座采用压铸铝件，具有重量轻、刚度好的特点。工作可靠不需要任何工具可方便进行调节使用，维护使用其方便。

电子主令控制器适用于交流50HZ、电压380V以下的电力线路中，内装无触点式感应开关，也可配触点式开关，广泛应用于各种高、低速压力机、包装机、轧钢机、自动电焊机、纺织机以及其他需要实现程序控制的各类设备中做为主令控制器。

OTDH6-DB2耐腐蚀电子凸轮控制器图

设备适用环境

1、用温度范围：-25℃--+75℃，24小时内其平均温度不超过+35℃。

2、安装地点相对湿度*高温度为+45℃时不超过50%，+20℃时不超过90%

3、安装地点海拔高度不超过2500米。

4、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

5、在没有雨雪侵入的地方

6、无显著摇动和冲击震动的地方

OTDH6-DB2耐腐蚀电子凸轮控制器图

结构及尺寸

采用压铸铝件，密封、防尘、防水、防腐，具有体积小，重量轻等优点。定位棘轮是由3mm厚钢板冲压而成的，并经过良好的热处理而获得良好的耐磨性。外部罩为1.5mm冷轧（不锈钢）冲压而成。

凸轮组由凸轮片、刻度盘、蝶形弹簧、销紧螺母、凸轮轴组成，凸轮片上有调节角度用的调节孔，与配备的调节手柄可方便进行凸轮片的角度调节。可以直观的从刻度盘上读取凸轮片的调节角度。

凸轮的感应面由2片凸轮片组成，每个凸轮片的感应面为180°(可按照用户需要制作成30°或其他角度)，当接近开关采用常开式时，凸轮调节面可达0-360°。当接近开关采用常闭式时凸轮调节面为0-180°。如果客户需要使用常开时接近开关，并且凸轮调节面在180°

OTDH6-DB2耐腐蚀电子凸轮控制器图

调整方式

凸轮角度的调整方式:

1.用随机扳手松开主轴两端的锁紧螺母。

2.用随机扳手的另一端调整所需之角度。

3.用随机扳手旋紧主轴两端的锁紧螺母。

以上所述为卧式凸轮控制器，三线制输出方式分为NPN (常开、常闭、一开一闭)，PNP(常开、常闭、一开一闭)， 二线制输出方式分为常开和常闭。
