OTDH4-D1W冶金自动化设备用电子主令控制器详细介绍

OTDH4-D1W冶金自动化设备用电子主令控制器

产品说明

分为机械动作方式（触点工作方式）和电子动作方式（无触点工作方式），具有防水、防腐、防尘等特点，外壳组成防护式，结构简洁，有较好的机械、电器性能、具有良好的耐磨性，机座采用压铸铝件，具有重量轻、刚度好的特点。工作可靠不需要任何工具可方便进行调节使用，维护使用其方便。

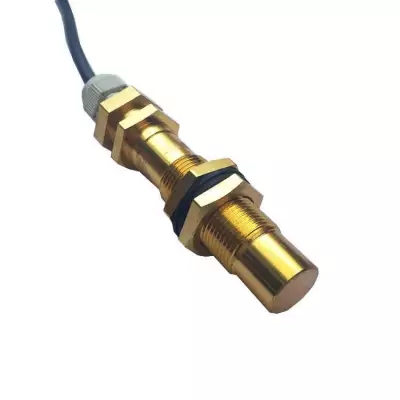

电子主令控制器适用于交流50HZ、电压380V以下的电力线路中，内装无触点式感应开关，也可配触点式开关，广泛应用于各种高、低速压力机、包装机、轧钢机、自动电焊机、纺织机以及其他需要实现程序控制的各类设备中做为主令控制器。

OTDH4-D1W冶金自动化设备用电子主令控制器

电路原理

·电路特点( 1 )可逆对称电路。( 2 )为减少转子电阻段数及控制转子电阻的触点数，采用凸轮控制器控制绕线型电动机时，转子串接不对称电阻。( 3 )用于控制提升机构电动机时，提升与下放重物，电动机处于不同的工作状态。2 .控制线路分析( 1 )主电路分析图 2 凸轮控制器原理图凸轮控制器操作手柄使电动机定子和转子电路同时处在左边或右边对应各档控制位置。左右两边转子回路接线完全一样。当操作手柄处于第yi档时，各对触点都不接通，转子电路电阻全部接入，电动机转速*低。而处在第五档时，五对触点全部接通，转子电路电阻全部短接，电动机转速*高。( 2 )控制电路分析 凸轮控制器的另外三对触点串接在接触器 KM 的控制回路中，当操作手柄处于零位时，触点 1-2 、 3-4 、 4-5 接通，此时若按下 SB 则接触器得电吸合并自锁，电源接通，电动机的运行状态由凸轮控制器控制。( 3 )保护联锁环节分析 控制器 3 对常闭触点用来实现零位保护、并配合两个运动方向的行程开关 SQ1 、 SQ2 实现限位保护。

 应用

·凸轮控制器应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度可以相应的改变其感应时间。

OTDH4-D1W冶金自动化设备用电子主令控制器

调整方式

凸轮角度的调整方式:

1.用随机扳手松开主轴两端的锁紧螺母。

2.用随机扳手的另一端调整所需之角度。

3.用随机扳手旋紧主轴两端的锁紧螺母。

以上所述为卧式凸轮控制器，三线制输出方式分为NPN (常开、常闭、一开一闭)，PNP(常开、常闭、一开一闭)， 二线制输出方式分为常开和常闭。

OTDH4-D1W冶金自动化设备用电子主令控制器

OTDH8-DB1W

OTDH8-DB2W

OTDH8-DB3W

OTDH8-D1W

OTDH8-A1W

OTDH8-A2W

OTDH9-DA1W

OTDH9-DA2W

OTDH9-DA3W

OTDH9-DB1W
