OTDH4-DB3三线制凸轮控制器详细介绍

OTDH4-DB3三线制凸轮控制器

产品说明

可在交流、直流、触点式和无触点式等形式下工作，可接编码器，进行数字显示及控制。结构精简，触头盒通断速度快，灭弧效果好，电寿命高。调整精度高，可方便进行0.1度（或更小）调整。可调式主令控制器，适用于交流380V以下；直流220V以下，用于翻钢、拔钢、推钢、压下、高炉上料、氧枪提升、转炉倾动、轧机等设备，在机械传动装置中，作频繁转换控制线路，实现程序、顺序的限位、定位控制之用。

OTDH4-DB3三线制凸轮控制器

设备适用环境

1、用温度范围：-25℃--+75℃，24小时内其平均温度不超过+35℃。

2、安装地点相对湿度*高温度为+45℃时不超过50%，+20℃时不超过90%

3、安装地点海拔高度不超过2500米。

4、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

5、在没有雨雪侵入的地方

6、无显著摇动和冲击震动的地方

OTDH4-DB3三线制凸轮控制器

结构及尺寸

采用压铸铝件，密封、防尘、防水、防腐，具有体积小，重量轻等优点。定位棘轮是由3mm厚钢板冲压而成的，并经过良好的热处理而获得良好的耐磨性。外部罩为1.5mm冷轧（不锈钢）冲压而成。

凸轮组由凸轮片、刻度盘、蝶形弹簧、销紧螺母、凸轮轴组成，凸轮片上有调节角度用的调节孔，与配备的调节手柄可方便进行凸轮片的角度调节。可以直观的从刻度盘上读取凸轮片的调节角度。

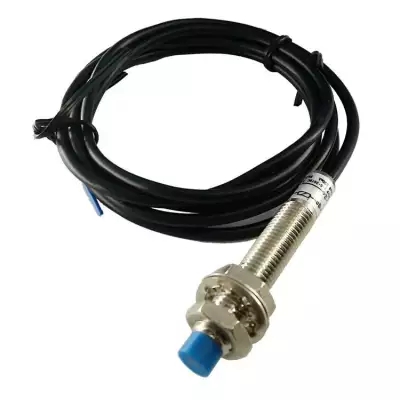

凸轮的感应面由2片凸轮片组成，每个凸轮片的感应面为180°(可按照用户需要制作成30°或其他角度)，当接近开关采用常开式时，凸轮调节面可达0-360°。当接近开关采用常闭式时凸轮调节面为0-180°。如果客户需要使用常开时接近开关，并且凸轮调节面在180°

OTDH4-DB3三线制凸轮控制器

调整方式

凸轮角度的调整方式:

1.用随机扳手松开主轴两端的锁紧螺母。

2.用随机扳手的另一端调整所需之角度。

3.用随机扳手旋紧主轴两端的锁紧螺母。

以上所述为卧式凸轮控制器，三线制输出方式分为NPN (常开、常闭、一开一闭)，PNP(常开、常闭、一开一闭)， 二线制输出方式分为常开和常闭。

使用保养

·1 按照电器原理图的要求，分别逐档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如不符，应予以调整，所有导线由基座下端两接线孔引出。2 通电前bixu检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。3 通电后应按相应凸轮控制器细心检查电动机运转情况，若有异常，应立即切断电源，待查明原因后方可继续通电。4 控制器应当按要求经常检修:a 所有螺钉联接部分bixu紧固，特别是触头接线螺钉b 摩擦部分应经常保持一定的润滑c 触头表面应无明显熔斑，烧熔的部分用细锉刀精心修理，不可用砂纸打磨d 损坏的零件要及时更换。
