KYCX-1限位开关12V-127V-220V详细介绍
供应KYCX-1限位开关，12V-127V-220V

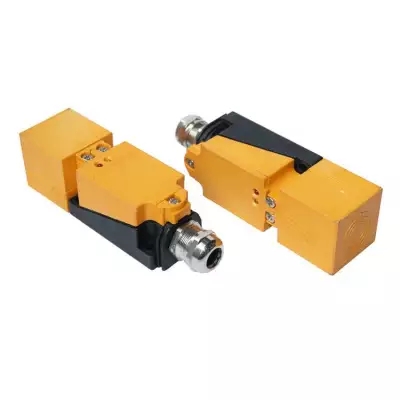

永磁限位开关KYCX-1图片
磁性开关KYCX-1、报价
矿用限位开关KYCX-1结构尺寸
KYCX-1限位开关安装方式
KYCX-1限位开关现货
防爆限位开关KYCX-1
耐高温限位开关KYCX-1
永磁限位开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，kycx-10)开关，接点并经特殊功率放大、增大开关容量，勿需单独给电源，完全克服了机械碰撞开关存在的接触不良，易损坏等特点。
本开关的外壳和控制磁钢的外壳，采用黄铜或烙钢精加工而成。体积小，重量轻，具有抗砸强度高安装使用维修方便的优点。在壳内部加装防震措施。进线嘴采用内螺纹压紧橡胶护套，防尘、防水效果，。
控制磁钢采用特殊结构组成，性能稳定，可直接安装在铁质材料物体上，不会引起外磁场短路。
限位开关KYCX-1技术参数
额定电压：AC/DC 12V-127V-220V
额定电流：AC/DC 1A
额定功率：AC/DC 200W（纯阻性负载）
外形尺寸：130×48×23mm
重 量：0.7kg
接点方式：常开、常闭、一对常开、一对常闭、方向记忆。
KYCX-1限位开关型号涵义：
K---- 矿用
Y---- 一般型
C---- 磁触电
X---- 限位
|
|
1---- 额定电流
限位开关KYCX-1用途：
矿用防爆永磁限位开关抗干扰能力强，适用于煤矿井下无瓦斯、煤尘危险场所使用，作为井筒提升机减速点、限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机、阻车器，摇台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用。
KYCX-1限位开关结构特点
1.该限位开关的外壳和控制磁钢的外壳，采用黄铜Hpb59--1或铬钢精加工而成，体积小，重量轻，具有安装使用维修方便，抗砸的优点。壳内装有两只开关，载壳内部加装防震措施。
2.进线嘴采用内螺纹压紧橡胶护套，防火，防尘的效果。限位开关引出线采用5米5芯控制电缆，可直接接入控制电路中。为.
KYCX-1限位开关工作原理
1.本开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，kycx-10开关，接点并经特殊功率放大、增大开关容量，勿需单独给电源，完全克服了机械碰撞开关存在的接触不良，易损坏等特点。
KYCX-1型方向记忆开关安装注意事项：
1、开关直接安装在铁质材料上，如果发现开关不灵、误动作。
2、必须在开关底座下加垫30mm以上厚非铁质材料。
KYCX-1限位开关使用环境
1、环境温度：-20°C +50°C
2、环境湿度：95+（-）3%(环境温度25°C)
3、海拔高度：〈2000M
KYCX-1限位开关外形尺寸及安装方法
1、限位开关尺寸如图一、图二、图三、
2、控制磁钢外型尺寸如图四
3、安装方式如图五 记忆开关如图六
4、控制磁钢安装在大于5mm以上的铁质材料上。
5、开关如需加外罩保护，则不可用铁质材料做防护罩。
6、开关与控制磁钢配套。
控制磁钢型号
工作距离
（mm）
控制磁钢安装尺寸（mm）
L
I
B
H
h
s
d
KY3-1
≥115
200
140
95
43
6
170
10
KY3-2
≥85
200
140
95
25
6
170
10
KY3-3
≥80
145
95
75
43
6
120
8.5
KY3-4
≥60
145
95
75
25
6
120
8.5
KY3-5
≥55
100
75
50
43
5
85
8
KY3-6
≥40
100
75
50
25
5
85
8
电气焊接
KYCX-1型红色引线和黄色引线为常开接点、兰色引线和白色引线维常闭（开）接点、黑色引线为接地、KYCX--10型上接线端子为常开接点，下接线端子为常闭（开）接点。
KYCX-1限位开关与磁钢安装前完好性检查
1、KYCX-1型，在红、黄引线，或兰白引线上接入220V电源和60W灯泡。
2、KYCX--10型，在上端子或下端子上接入220V电源，和2000W电炉。
3、将控制磁钢对准开关，在规定工作的距离外往复移动，灯泡、电炉能按开关接点形式工作时，证明开关完好，如灯泡、电炉一直不工作，检查接线端子是否正确。
4、磁钢测试，用豪特斯拉计直接测量磁钢表面磁场强度、磁钢表面磁场强度应不小于800--1200GS.
存贮
开关和磁钢存贮时，需放置在无外界强磁场影响的室内。
附件
1、使用说明书一份。
