KYCX-1永磁限位开关电压12-24-36-127-220V详细介绍
杭荣现货KYCX-1永磁限位开关电压12-24-36-127-220V

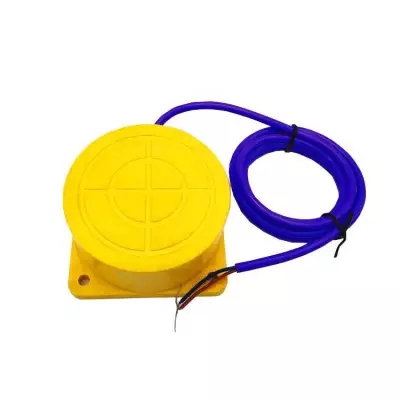

KYCX-1永磁限位开关
KYCX-1永磁限位开关外形尺寸
圆柱形永磁限位开关、KYCX－1、KYCX－10、飞机型永磁限位开关
提升机用永磁限位开关、KYCX－1、KYCX－10
矿用永磁磁性限位接近开关、KGE27、CY-1、CY-2、KSC1010G、矿用位置传感器
KYCX-1永磁限位开关技术指标：
1 额定工作电压：AC/DC 12v-24v-36v-127v-220v
2 额定工作电流：AC/DC 1A
3 额定功率： AC/DC 200W（纯阻性负载）
4 外形尺寸： 130×48×23mm
5 重 量： 0.7kg
6 接点方式： 一对常开,一对常闭(可根据用户要求接线）
7 开关与控制可靠动作距离：A≤90mm B≤70mm c≤40mm D≤25mm
8 开关与控制磁钢相对运动速度 15m/s?
另配套产品永磁控制磁钢，磁铁，磁体
湖北杭荣电气有限公司 直销控制磁钢/磁感应开关、磁体设计为永磁体，磁场强度不同，方便用户选择开关距离。磁体与触头的外罩分别为黄铜和铸铝材料，采取防振，隔热，环氧灌封，满足温度高，粉尘大的恶劣环境下工作要求，通过紧固螺母可以方便地调整开关工作距离。另磁铁可根据客户提供要求，或安装尺寸定制。
KYCX-1永磁限位开关用途
本厂生产的kycx-1 型、kycx-10型限位开关，是自动化技术发展中的一种开关，本开关抗干扰能力强，适用于煤矿井下无瓦斯、煤尘危险场所使用，作为井筒提升机减速点，限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机、阻车器，播台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用。
KYCX-1永磁限位开关型号含义：
K---- 矿用
Y---- 一般型
C---- 磁触电
X---- 限位
|
|
1---- 额定电流
工作原理
本开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，（ kycx-10开关，接点并经特殊功率放大、增大开关容量，勿需单独给电源），完全克服了机械碰撞开关存在的接触不良，易损坏等特点。
结构及性能
本开关的外壳和控制磁钢的外壳，均采用黄铜（Hpb59--1)铸造精加工而成。体积小，重量轻，具有抗砸强度高安装使用维修方便，防尘、防水灯特点，芯子采用环氧树脂密封结构，的电弧的危险因素，提高的可靠性，Ip54。
控制磁钢采用特殊结构组成，性能稳定，可直接安装在铁质材料物体上，不会引起外磁场短路。
使用环境
1、环境温度：-20°C +50°C
2、环境湿度：95+（-）3%(环境温度25°C)
3、海拔高度：〈2000M
外形尺寸及安装方法
1、限位开关尺寸如图一、图二、图三、
2、控制磁钢外型尺寸如图四
3、安装方式如图五 记忆开关如图六
4、控制磁钢安装在大于5mm以上的铁质材料上。
5、开关如需加外罩保护，则不可用铁质材料做防护罩。
6、开关与控制磁钢配套。
控制磁钢型号
工作距离
（mm）
控制磁钢安装尺寸（mm）
L
I
B
H
h
s
d
KY3-1
≥115
200
140
95
43
6
170
10
KY3-2
≥85
200
140
95
25
6
170
10
KY3-3
≥80
145
95
75
43
6
120
8.5
KY3-4
≥60
145
95
75
25
6
120
8.5
KY3-5
≥55
100
75
50
43
5
85
8
KY3-6
≥40
100
75
50
25
5
85
8
KYCX-1永磁限位开关安装注意事项：
1、开关直接安装在铁质材料上，如果发现开关不灵、误动作。
2、必须在开关底座下加垫30mm以上厚非铁质材料。
电气焊接
KYCX-1型红色引线和黄色引线为常开接点、兰色引线和白色引线维常闭（开）接点、黑色引线为接地、KYCX--10型上接线端子为常开接点，下接线端子为常闭（开）接点。
开关与磁钢安装前完好性检查
1、KYCX-1型，在红、黄引线，或兰白引线上接入220V电源和60W灯泡。
2、KYCX--10型，在上端子或下端子上接入220V电源，和2000W电炉。
3、将控制磁钢对准开关，在规定工作的距离外往复移动，灯泡、电炉能按开关接点形式工作时，证明开关完好，如灯泡、电炉一直不工作，检查接线端子是否正确。
4、磁钢测试，用豪特斯拉计直接测量磁钢表面磁场强度、磁钢表面磁场强度应不小于800--1200GS.
存贮
开关和磁钢存贮时，需放置在无外界强磁场影响的室内。
附件
1、使用说明书一份。
2、产品
