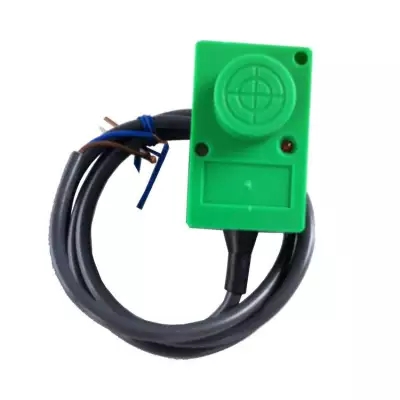

kycx-1永磁限位开关额定电压12/127220V详细介绍
kycx_1永磁限位开关，额定电压12/127220V
kycx_1永磁限位开关|报价，kycx_1永磁限位开关|图片
现货kycx_1永磁限位开关、矿用一般型永磁限位开关、圆柱形永磁限位开关
现货kycx-10永磁限位开关，防爆磁性开关，飞机型永磁限位开关
kycx_1，KYCX-10矿用一般型永磁限位开关技术参数及工作原理
KYCX-1矿用永磁限位开关，参考了引进样机，分析了内部结构，客服了其缺点，重新设计而成。图纸及样机均经检定部门。符合矿用一般型的标准，发给矿用后组织生产的，技术指标均达到同类产品水平。是更新换代的好产品。
该限位开关主要用于煤矿的井底车场，总进风道或主要进风巷道，闸门控制，矿井提升设备，自动控制，继电保护等作为位置检测用。如：用于矿井井门闭锁，箕斗，罐笼减速到位，过卷保 护，装卸载闸门，阻车器，摇台，推车机的限位及自动化控制
K---- 矿用
Y---- 一般型
C---- 磁触电
X---- 限位
|
|
1---- 额定电流
结构特点
该限位开关的外壳和控制磁钢的外壳，采用黄铜（Hpb59--1)或铬钢精加工而成，体积小，重量轻，具有安装使用维修方便，抗砸的优点。壳内装有两只开关，载壳内部加装防震措施。进线嘴采用内螺纹压紧橡胶护套，防火，防尘的效果。限位开关引出线采用5米5芯控制电缆，可直接接入控制电路中。为IP54.
电气有限公司生产的磁性接近开关是的国产化产品，由于采用磁感应原理，从根本上解决了来自任何电场干扰造成的影响，该系列开关动作距离大，抗干扰性强，密封性能好，磁力稳定可靠，工作特性为半球形，具有安装方便，使用寿命长，能在温度大，温度高及其它恶劣环境下工作等特点。它们被广泛应用于轧钢、炼焦、造船、矿山及起重、运输等方面作位置控制开关，或取代原有的滑道接触器机械限位开关等，是的国产化产品，是实现控制信号无接触传输的理想部件。
kycx_1永磁限位开关，额定电压12/127220V
生产KYCX-1矿用一般型永磁限位开关， 防爆磁性开关
KYCX-1，KYCX-10矿用一般型永磁限位开关 ，是自动化技术发展中的一种开关，本开关抗干扰能力强，适用于煤矿井下无瓦斯、煤尘危险场所使用，作为井筒提升机减速点、限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机、阻车器，摇台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用。
KYCX－1型、KYCX－10型永磁限位开关
1 型号：KYCX-10型
额定电压：AC/DC 36V-127V-380V
额定电流：AC/DC 10A
额定功率：2.0KW（纯阻性负载）
外形尺寸：195×92×58mm
重 量：2.5kg
接点方式：常开、常闭、一对常开、
一对常闭、方向记忆。
2、 型号：KYCX-1型
额定电压：AC/DC 12V-127V-220V
额定电流：AC/DC 1A
额定功率：AC/DC 200W（纯阻性负载）
外形尺寸：130×48×23mm
重 量：0.7kg
接点方式：常开、常闭、一对常开、
一对常闭、方向记忆。
KYCX-1,KYCX-10永磁限位开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，(kycx-10)开关，接点并经特殊功率放大、增大开关容量，勿需单独给电源），完全克服了机械碰撞开关存在的接触不良，易损坏等特点。
本开关的外壳和控制磁钢的外壳，采用黄铜或烙钢精加工而成。体积小，重量轻，具有抗砸强度高安装使用维修方便的优点。在壳内部加装防震措施。进线嘴采用内螺纹压紧橡胶护套，防尘、防水效果，Ip54。
控制磁钢采用特殊结构组成，性能稳定，可直接安装在铁质材料物体上，不会引起外磁场短路。
使用环境
1、环境温度：-20°C +50°C
2、环境湿度：95+（-）3%(环境温度25°C)
3、海拔高度：〈2000M
外形尺寸及安装方法
1、限位开关尺寸如图一、图二、图三、
2、控制磁钢外型尺寸如图四
3、安装方式如图五 记忆开关如图六
4、控制磁钢安装在大于5mm以上的铁质材料上。
5、开关如需加外罩保护，则不可用铁质材料做防护罩。
6、开关与控制磁钢配套。
控制磁钢型号
工作距离
（mm）
控制磁钢安装尺寸（mm）
L
I
B
H
h
s
d
KY3-1
≥115
200
140
95
43
6
170
10
KY3-2
≥85
200
140
95
25
6
170
10
KY3-3
≥80
145
95
75
43
6
120
8.5
KY3-4
≥60
145
95
75
25
6
120
8.5
KY3-5
≥55
100
75
50
43
5
85
8
KY3-6
≥40
100
75
50
25
5
85
8
KY3-4相同
KYCX-1型方向记忆开关安装注意事项：
1、开关直接安装在铁质材料上，如果发现开关不灵、误动作。
2、必须在开关底座下加垫30mm以上厚非铁质材料。
电气焊接
KYCX-1型红色引线和黄色引线为常开接点、兰色引线和白色引线维常闭（开）接点、黑色引线为接地、KYCX--10型上接线端子为常开接点，下接线端子为常闭（开）接点。
开关与磁钢安装前完好性检查
1、KYCX-1型，在红、黄引线，或兰白引线上接入220V电源和60W灯泡。
2、KYCX--10型，在上端子或下端子上接入220V电源，和2000W电炉。
3、将控制磁钢对准开关，在规定工作的距离外往复移动，灯泡、电炉能按开关接点形式工作时，证明开关完好，如灯泡、电炉一直不工作，检查接线端子是否正确。
4、磁钢测试，用豪特斯拉计直接测量磁钢表面磁场强度、磁钢表面磁场强度应不小于800--1200GS.
存贮
开关和磁钢存贮时，需放置在无外界强磁场影响的室内。
附件
1、使用说明书一份。2、产品
生产矿用永磁限位开关
kycx-1-2永磁限位，防爆磁性接近开关
KYCX－1型、KYCX－10型永磁限位开关
KYCX-1型 额定电压：AC/DC 12V-127V-220V 额定电流：AC/DC 1A 额定功率：AC/DC 200W（纯阻性负载） 外形尺寸：130×48×23mm 重 量：0.7kg 接点方式：常开、常闭、一对常开、 一对常闭、方向记忆。
kycx_1永磁限位开关，额定电压12/127220V
KYCX-1永磁限位开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，(kycx-10)开关，接点并经特殊功率放大、增大开关容量，勿需单独给电源），完全克服了机械碰撞开关存在的接触不良，易损坏等特点。
本开关的外壳和控制磁钢的外壳，采用黄铜或烙钢精加工而成。体积小，重量轻，具有抗砸强度高安装使用维修方便的优点。在壳内部加装防震措施。进线嘴采用内螺纹压紧橡胶护套，防尘、防水效果，Ip54。
KYCX-1永磁限位开关控制磁钢采用特殊结构组成，性能稳定，可直接安装在铁质材料物体上，不会引起外磁场短路。
电气生产KYCX-1永磁限位开关 KYCX-2永磁限位开关 KYCX-10永磁限位开关质优价廉欢迎洽谈
抗干扰能力强，适用于煤矿井下无瓦斯、煤尘危险场所使用，作为井筒提升机减速点、限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机、阻车器，摇台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用。
KYCX-10型 额定电压：AC/DC 36V-127V-380V
额定电流：AC/DC 10A
额定功率：2.0KW（纯阻性负载）
外形尺寸：195×92×58mm
重 量：2.5kg
接点方式：常开、常闭、一对常开、 一对常闭、方向记忆
KYCX-1永磁限位开关抗干扰能力强，适用于煤矿井下无瓦斯、煤尘危险场所使用，作为井筒提升机减速点、限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机、阻车器，摇台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用
KYCX-1永磁限位开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，(kycx-10)开关，接点并经特殊功率放大、增大开关容量，勿需单独给电源），完全克服了机械碰撞开关存在的接触不良，易损坏等特点。
本开关的外壳和控制磁钢的外壳，采用黄铜或烙钢精加工而成。体积小，重量轻，具有抗砸强度高安装使用维修方便的优点。在壳内部加装防震措施。进线嘴采用内螺纹压紧橡胶护套，防尘、防水效果，Ip54。
控制磁钢采用特殊结构组成，性能稳定，可直接安装在铁质材料物体上，不会引起外磁场短路。
