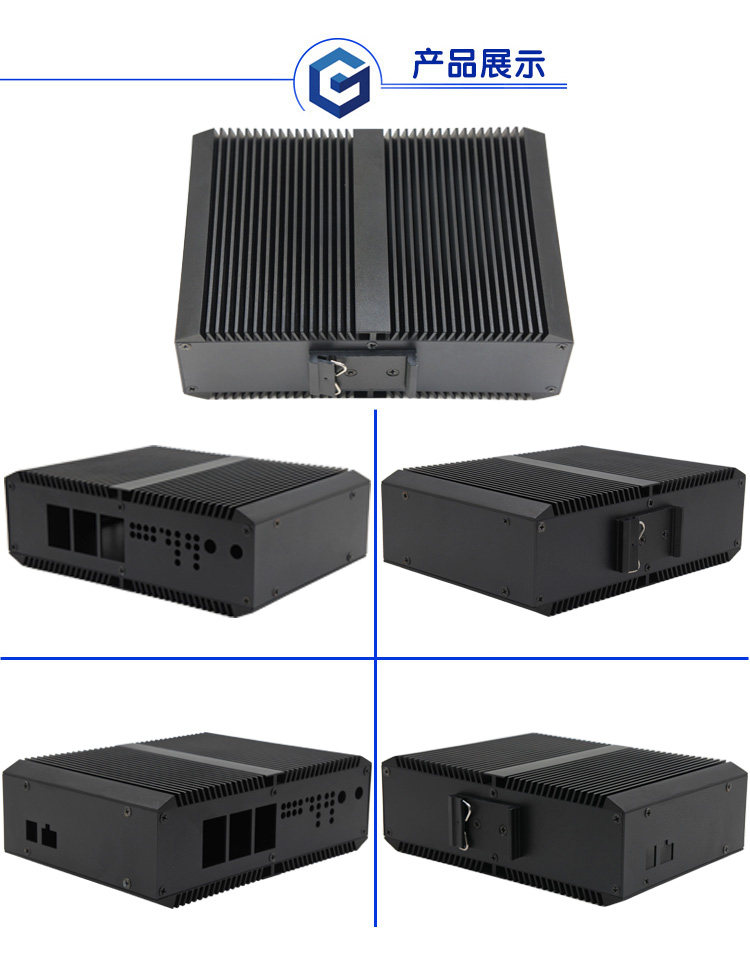

产品参数
名称：控器服务器铝壳
材质：铝型材
组成结构：铝型材右片、钣金下片、钣金后片、导轨卡扣、散热柱、铝型材左片、钣金上片、散热柱、钣金前片
产品说明：
a.散热柱固定:1.两块散热柱通过铝合金右片上对应的凹槽配合安装;
2.在散热柱与铝合金右片相接处铣有凹槽，打胶紧固，不影响散热。且保持铝合金片的完整度。
b.前面板凹面设计:1.调整铝合金左右片与钣金前片的装配间隙（比钣金前片板厚+0.5）;
2.钣金上下片保持与铝合金左右片齐平;
3.可自然形成0.5深度的贴膜凹面。
c.铝合金型材的截面要求:1.铝合金型材最薄处厚度应不小于1mm;
2.铝合金型材应设计为等截面;
3.通常使用M3螺纹，底孔与边距离应不小于1.7mm;
4.保证强度及使用条件，应尽量多设置散热片，降低产品重量，降低材料成本;
5.散热翅应有一面设计为T型或者L型平面，便于产品标识印制或贴膜处理.
适用范围:
1.适用于立式导轨安装外壳。
2.该结构四面设计为活动式板材，可满足至四面开孔PCB外壳需求
3.铝合金左右板保持原状，通过修改四面板材的宽度，实现外壳外观尺寸的厚度增减（尽量保持比例和谐）。
4.内部散热柱位置为铣削加工，设计灵活。根据PCB要求可实现全方位导热或取消导热设计。
5.铝合金件使用阳极氧化，可获得优良的外观质量。
